In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per il deumidificatore Trotec TTK 71 E. Il manuale fornisce tutte le informazioni necessarie per l’installazione, l’utilizzo corretto e la manutenzione del dispositivo, oltre a utili consigli per ottimizzarne le prestazioni e garantirne la durata nel tempo. Seguendo attentamente le indicazioni riportate, sarà possibile sfruttare al meglio tutte le funzionalità del deumidificatore e risolvere eventuali dubbi o problematiche che potrebbero presentarsi durante il suo utilizzo.
Cosa Troverai nel Manuale Utente Deumidificatore Trotec TTK 71 E
Il manuale del deumidificatore Trotec TTK 71 E descrive un apparecchio per la deumidificazione degli ambienti interni, pensato per ridurre l’umidità dell’aria in modo automatico e per contribuire anche all’asciugatura della biancheria. Il documento è strutturato come una guida completa all’uso, alla sicurezza, al trasporto, all’installazione, al funzionamento, alla manutenzione, alla risoluzione dei problemi e allo smaltimento. La prima informazione importante è che il TTK 71 E lavora secondo il principio della condensazione: aspira aria umida dall’ambiente, la fa passare attraverso il filtro e il circuito frigorifero interno, raffredda l’aria fino a far condensare il vapore acqueo e poi reimmette nell’ambiente aria più asciutta e leggermente riscaldata. Per questo motivo, durante il funzionamento, la temperatura della stanza può aumentare leggermente. Non si tratta quindi di un climatizzatore, né di un purificatore d’aria in senso stretto, ma di un deumidificatore progettato per controllare l’umidità relativa e rendere più asciutti locali domestici, cantine, bagni, seconde case, camper, magazzini, archivi, laboratori, garage e spogliatoi.
Il manuale inizia spiegando i simboli di sicurezza. Il simbolo di pericolo segnala la presenza di gas altamente infiammabili, perché il TTK 71 E utilizza refrigerante naturale R290, cioè propano. Viene poi spiegato il simbolo relativo alla tensione elettrica, che avverte dei rischi per la vita e la salute in caso di contatto con parti alimentate. Altri richiami distinguono avvertimenti di rischio medio, indicazioni di attenzione per lesioni leggere, avvisi relativi a danni materiali e informazioni utili per svolgere le operazioni in modo più rapido e sicuro. Questa parte non va trascurata, perché il deumidificatore unisce tre elementi che richiedono prudenza: elettricità, umidità e refrigerante infiammabile. Il manuale raccomanda di leggere le istruzioni prima della messa in funzione e di conservarle sempre vicino al luogo di installazione o presso il dispositivo stesso, così da poterle consultare in caso di dubbi sull’uso, sulla pulizia o su eventuali anomalie.
La sezione sulla sicurezza stabilisce che il dispositivo può essere utilizzato da bambini dagli 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte solo se supervisionati o se hanno ricevuto istruzioni sull’uso sicuro e hanno compreso i pericoli. I bambini non devono giocare con l’apparecchio e non devono eseguire pulizia o manutenzione senza supervisione. Il deumidificatore non deve essere usato in ambienti a rischio di esplosione, in atmosfere aggressive o in locali dove possano accumularsi perdite di refrigerante. Deve essere posizionato in verticale, in modo stabile e su un fondo capace di sostenerne il peso. Dopo una pulizia con acqua deve asciugare completamente prima di essere rimesso in funzione. Non deve essere usato con mani umide o bagnate, non deve essere esposto a getti d’acqua e non deve essere coperto durante il funzionamento. Il manuale precisa anche che non bisogna sedersi sul dispositivo, non bisogna inserirvi oggetti e non bisogna lasciare bambini o animali vicino all’apparecchio senza controllo.
Le indicazioni elettriche sono molto rigorose. Prima di ogni utilizzo bisogna controllare che dispositivo, accessori, allacci, cavo e spina non siano danneggiati. Se si notano danni, l’apparecchio non va usato. Tutti i cavi elettrici esterni devono essere protetti da danneggiamenti, ad esempio quelli causati da animali domestici o da passaggi frequenti. La presa deve essere correttamente assicurata e l’alimentazione elettrica deve rispettare i dati indicati nell’allegato tecnico. Se si usa una prolunga, questa deve essere adeguata alla potenza del dispositivo, alla lunghezza e all’uso previsto, e deve essere completamente srotolata per evitare sovraccarichi e surriscaldamenti. Prima di manutenzione o riparazione bisogna scollegare il cavo dalla presa estraendo la spina, non tirando il filo. Quando il dispositivo non viene usato, deve essere spento e scollegato. Se il cavo elettrico è danneggiato, deve essere sostituito dal produttore, dal servizio clienti o da una persona qualificata, perché un cavo difettoso rappresenta un serio pericolo.
Un punto centrale del manuale riguarda il refrigerante R290. Il Trotec TTK 71 E contiene propano, un gas naturale conforme alle disposizioni europee per l’ambiente, ma altamente infiammabile. Per questo il manuale prescrive che l’apparecchio venga installato, usato e conservato solo in ambienti con superficie superiore a 4 metri quadrati. Non deve essere posizionato vicino a fonti di ignizione, come fiamme libere, apparecchi a gas accesi o riscaldatori elettrici. Il refrigerante è inodore, quindi non bisogna contare sull’olfatto per rilevare eventuali perdite. Le parti del circuito frigorifero non devono essere perforate o bruciate, e non bisogna usare mezzi diversi da quelli consigliati dal produttore per accelerare lo sbrinamento. Qualsiasi intervento sul circuito refrigerante deve essere eseguito da personale qualificato e certificato. Il circuito è ermeticamente chiuso e non richiede manutenzione da parte dell’utente, quindi non va aperto né manipolato. In pratica, l’utilizzatore può pulire filtro, contenitore e involucro, ma non deve mai intervenire sul sistema frigorifero interno.
L’uso conforme alla destinazione è descritto in modo chiaro. Il dispositivo serve esclusivamente ad asciugare e deumidificare l’aria di ambienti interni, nel rispetto dei dati tecnici. Può anche supportare l’asciugatura della biancheria bagnata, ma non deve essere scambiato per un’asciugatrice tradizionale. Tra gli ambienti indicati rientrano spazi abitativi, camere da letto, cantine, bagni, seconde case, camper, magazzini, archivi, laboratori, garage e spogliatoi. L’uso improprio comprende l’installazione all’aperto, l’uso vicino a piscine, vasche o docce, l’immersione in acqua, l’uso su pavimenti bagnati o allagati, la posa di oggetti o abiti sull’apparecchio e qualsiasi modifica strutturale. Il manuale sottolinea inoltre che il dispositivo non è pensato per uso industriale. Questa distinzione è utile perché il TTK 71 E è un apparecchio potente per uso domestico o similare, ma non nasce per cicli industriali gravosi o ambienti produttivi aggressivi.
La descrizione dell’apparecchio spiega nel dettaglio il funzionamento. Il ventilatore aspira l’aria umida attraverso l’entrata dell’aria con filtro. L’aria passa sull’evaporatore freddo, dove il vapore acqueo condensa sotto forma di acqua o brina. Successivamente l’aria deumidificata passa sul condensatore, viene leggermente riscaldata e viene espulsa nuovamente nell’ambiente. L’acqua raccolta gocciola nel contenitore di condensa, dotato di galleggiante per misurare il livello di riempimento. Quando il contenitore è pieno o non è inserito correttamente, l’apparecchio si spegne e si accende l’indicatore TANK FULL. Il dispositivo dispone anche di un attacco per collegare un tubo flessibile, così da scaricare la condensa in modo continuo. Secondo il manuale, il TTK 71 E può abbassare l’umidità relativa dell’aria fino a circa il 30 per cento.
La rappresentazione del dispositivo identifica le parti principali: quadro di controllo, entrata dell’aria con filtro, allaccio per tubo di scarico della condensa, contenitore di condensa con indicatore del livello di riempimento, filtro dell’aria, piedini d’appoggio, maniglia di trasporto e uscita dell’aria. La maniglia facilita lo spostamento, ma il trasporto deve essere fatto rispettando le regole indicate. Prima di ogni trasporto bisogna spegnere il dispositivo, scollegare la spina, svuotare la condensa residua e non usare il cavo come traino. Dopo ogni trasporto l’apparecchio deve essere rimesso in posizione eretta. Per lo stoccaggio bisogna svuotare condensa e tubo, scollegare il cavo e conservare l’apparecchio in un ambiente asciutto, protetto da gelo e calore, in posizione verticale, lontano da polvere, sole diretto e fonti di ignizione. Anche durante lo stoccaggio resta valida la regola dell’ambiente superiore a 4 metri quadrati.
Il montaggio e la messa in funzione sono abbastanza semplici, ma richiedono attenzione. La dotazione comprende il dispositivo, il filtro dell’aria e le istruzioni. Dopo aver aperto il cartone, bisogna rimuovere completamente l’imballaggio e srotolare il cavo controllando che non sia danneggiato. Durante l’installazione devono essere rispettate le distanze minime: 30 cm sopra, 20 cm dietro, 20 cm lateralmente e 10 cm davanti. L’apparecchio deve essere tenuto lontano da fonti di calore, tende o oggetti che possano ostacolare il flusso dell’aria. Prima dell’accensione bisogna verificare che il filtro sia inserito all’entrata dell’aria. Il manuale avverte di non usare mai il dispositivo senza filtro, perché polvere e sporco entrerebbero all’interno riducendo la potenza e danneggiando il deumidificatore. Prima dell’avvio bisogna anche aprire le alette di ventilazione sull’uscita dell’aria, controllare che il contenitore di condensa sia vuoto, correttamente inserito e con il galleggiante nella posizione giusta, quindi collegare la spina a una presa correttamente assicurata.
L’uso quotidiano passa dal pannello comandi. Il manuale indica il tasto STAND-BY per accendere e spegnere, i tasti direzionali per aumentare o ridurre valori, il display a segmenti, il tasto TIMER, il tasto MODE e vari indicatori luminosi. L’indicatore OPERATION segnala che il dispositivo è acceso. TANK FULL indica che il serbatoio è pieno o non inserito correttamente. DEFROST si accende durante lo sbrinamento automatico. TIMER segnala che il timer è attivo. Gli indicatori AUTO, HIGH, LOW e FAN mostrano la modalità o la velocità selezionata. Il display a segmenti mostra l’umidità relativa desiderata o il numero di ore impostato con il timer. Dopo la corretta installazione, si preme STAND-BY e il dispositivo si avvia in deumidificazione.
L’umidità relativa desiderata si imposta con i tasti di aumento e riduzione. L’intervallo va dal 30 per cento all’80 per cento. In modalità normale, l’utente può quindi scegliere il grado di asciugatura dell’ambiente. Se si vuole mantenere una stanza asciutta ma non troppo secca, si può impostare un valore intermedio; se invece si vuole intervenire in un locale molto umido o aiutare l’asciugatura della biancheria, si può scegliere un valore più basso. Il manuale spiega anche la regolazione della velocità del ventilatore. Con il tasto MODE si può selezionare velocità bassa o alta. La velocità alta è indicata anche come funzione asciugabiancheria, perché aumenta il movimento d’aria e favorisce l’evaporazione dell’umidità dai tessuti.
La deumidificazione automatica lavora in base all’umidità ambiente. In questa modalità il valore preimpostato è del 55 per cento e non può essere modificato. Se l’umidità dell’aria supera il 70 per cento, il ventilatore lavora ad alta velocità; se l’umidità è inferiore al 70 per cento, lavora a velocità ridotta. Quando il valore preimpostato viene raggiunto o superato in difetto, il compressore si spegne e il ventilatore continua a funzionare per 3 minuti. Se l’umidità torna a salire, compressore e ventilatore si riaccendono. Questa modalità è utile per chi vuole un funzionamento più automatico e non desidera impostare manualmente ogni volta un valore. Il funzionamento continuo, invece, si attiva portando l’impostazione fino alla comparsa di “CO” sul display. In questa modalità l’apparecchio deumidifica senza considerare l’umidità ambiente e non permette di impostare un valore target. È la modalità più indicata per deumidificazioni prolungate o situazioni in cui si vuole togliere quanta più umidità possibile.
Il timer del TTK 71 E serve allo spegnimento automatico dopo un numero preimpostato di ore. Può essere regolato da 0 a 12 ore con incrementi di un’ora. Per impostarlo, l’apparecchio deve essere acceso: si preme TIMER, poi si regolano le ore con i tasti direzionali e si attende qualche secondo per memorizzare l’impostazione. Una volta trascorso il tempo, il dispositivo si spegne. Il manuale avverte che il deumidificatore non deve funzionare senza sorveglianza in un ambiente con libero accesso se il timer è attivo. Questa raccomandazione è prudente, perché prima di lasciare lavorare l’apparecchio bisogna assicurarsi che filtro, contenitore, scarico, cavo e flusso d’aria siano in condizioni sicure.
Per utilizzo continuo prolungato o deumidificazione non sorvegliata, il manuale richiede il collegamento di un tubo di scarico della condensa adatto, con diametro di 12 mm. Il dispositivo deve essere spento. Si inserisce un’estremità del tubo sull’allaccio per tubi flessibili e si porta l’altra estremità a uno scarico adeguato, come un pozzetto o un contenitore sufficientemente grande. Il tubo non deve essere piegato. Se si vuole tornare a raccogliere l’acqua nel contenitore interno, il tubo va rimosso e lasciato asciugare prima dello stoccaggio. Questa funzione è molto utile in cantine, locali tecnici o lavanderie, perché il contenitore dell’acqua del TTK 71 E è da 2,3 litri e, in ambienti molto umidi, può riempirsi abbastanza rapidamente.
Lo sbrinamento automatico interviene quando, a temperature ambiente basse, l’evaporatore può ghiacciare durante la deumidificazione. Durante lo sbrinamento, la deumidificazione si interrompe per breve tempo, ma il ventilatore continua a funzionare. L’indicatore DEFROST si accende. La durata dello sbrinamento può variare. Il manuale raccomanda di non spegnere l’apparecchio e di non togliere la spina durante questa fase. È un comportamento normale, non un difetto. La funzione asciugabiancheria, invece, sfrutta la deumidificazione e la ventilazione per supportare l’asciugatura di biancheria bagnata in ambienti abitativi o uffici. Il manuale suggerisce valori di riferimento: 46 per cento per biancheria asciutta da armadio, 58 per cento per biancheria umida da stirare e 65 per cento per biancheria parzialmente asciutta. Per adattarsi alle impostazioni disponibili, viene consigliato ad esempio il 60 per cento per il programma “umido per stiratura”. Per questa funzione si seleziona la velocità di ventilazione più alta.
La sezione errori e disturbi aiuta a interpretare i problemi più comuni. Se il dispositivo non si avvia, bisogna controllare alimentazione, cavo, spina, fusibile, livello del contenitore di condensa, corretto posizionamento del contenitore e temperatura ambiente. Sotto i 5 °C l’apparecchio potrebbe non avviarsi. Se funziona ma non produce condensa, bisogna controllare il galleggiante, la temperatura, l’umidità relativa dell’ambiente, il valore impostato, la pulizia del filtro e l’eventuale sporcizia sul condensatore. È anche possibile che sia in corso lo sbrinamento automatico. Se il dispositivo è rumoroso o vibra, va controllata la stabilità e la posizione eretta. Se fuoriesce condensa, bisogna verificare possibili perdite. Se il compressore non parte, oltre ai controlli su temperatura e umidità, può essere intervenuta la protezione da surriscaldamento: in questo caso bisogna scollegare il dispositivo e lasciarlo raffreddare per circa 10 minuti. Dopo qualsiasi manutenzione o riparazione, il manuale raccomanda di attendere almeno 3 minuti prima di riaccendere.
La manutenzione ordinaria è descritta con una tabella di intervalli. Prima di ogni messa in funzione e periodicamente bisogna controllare entrata e uscita dell’aria, verificare che non vi siano corpi estranei o sporcizia, pulire l’esterno, controllare visivamente l’interno, verificare il filtro, sostituirlo quando necessario, controllare eventuali danni, verificare le viti di fissaggio, eseguire test di collaudo e svuotare e pulire contenitore o tubo di scarico. Il manuale include anche un protocollo di manutenzione con spazi per data e firma, utile per tenere traccia degli interventi, soprattutto se l’apparecchio viene usato in modo continuativo o in ambienti dove la manutenzione deve essere documentata.
Prima della manutenzione bisogna spegnere l’apparecchio e scollegare la spina, senza toccarla con mani umide o bagnate. I lavori che richiedono l’apertura del dispositivo devono essere eseguiti solo da imprese specializzate o da Trotec. L’involucro si pulisce con un panno umido, morbido e senza pelucchi, evitando che l’umidità penetri all’interno o raggiunga componenti elettrici. Non bisogna usare spray detergenti, solventi, prodotti a base di alcol o abrasivi. Per controllare l’interno si rimuove il filtro e si illumina l’apertura con una torcia. Se si vede molta polvere, la pulizia interna deve essere affidata a specialisti.
Il filtro dell’aria deve essere pulito quando è sporco, perché un filtro ostruito riduce la potenza. Bisogna rimuoverlo dal dispositivo, pulirlo con un panno morbido, senza pelucchi e leggermente umido, oppure lavarlo con acqua calda e detergente neutro se è molto sporco. Prima di reinserirlo deve essere completamente asciutto. Non bisogna mai montare un filtro bagnato. Il contenitore di condensa va svuotato quando l’indicatore TANK FULL si illumina o quando non è inserito correttamente. In quel caso compressore e ventilatore si spengono. Il contenitore deve essere rimosso, svuotato in uno scarico o lavandino, sciacquato con acqua pulita e pulito regolarmente con un detergente delicato, senza usare detersivi aggressivi. Nel reinserirlo bisogna fare attenzione al galleggiante, che non deve essere danneggiato e deve rimanere nella posizione corretta. Se il contenitore non è ben inserito, il dispositivo non si riaccende.
I dati tecnici finali completano il quadro. Il Trotec TTK 71 E ha una potenza massima di deumidificazione di 24 litri in 24 ore, una portata d’aria di 180 metri cubi all’ora, un intervallo di lavoro da 5 °C a 32 °C e un intervallo di umidità relativa dal 30 al 90 per cento. L’alimentazione è 220-240 V a 50 Hz, la corrente nominale è 1,8 A e il fusibile indicato è T 3.15 A. Il refrigerante è R290, con quantità di 55 grammi, GWP pari a 3 e CO2 equivalente molto bassa. Il contenitore dell’acqua ha capacità di 2,3 litri, il livello sonoro è 48 dB(A), le dimensioni sono 220 x 350 x 550 mm e il peso è 13 kg. Il manuale include anche schema elettrico, spaccato ricambi ed elenco dei componenti, informazioni destinate più all’assistenza che all’utente comune.
La parte sullo smaltimento ricorda che il materiale di imballaggio deve essere eliminato nel rispetto dell’ambiente e delle disposizioni locali. Il simbolo del cestino barrato indica che il vecchio dispositivo elettrico o elettronico non deve essere gettato nei rifiuti domestici. Deve essere portato presso punti di raccolta dedicati, così da consentire recupero dei materiali e corretto trattamento delle sostanze contenute. Nel caso del TTK 71 E, l’attenzione è ancora più importante perché è presente refrigerante R290, che deve essere gestito correttamente a fine vita. Nel complesso, il manuale del deumidificatore Trotec TTK 71 E presenta un apparecchio abbastanza potente e versatile, adatto a deumidificare ambienti interni, mantenere asciutti locali soggetti a umidità e aiutare l’asciugatura della biancheria. Per usarlo bene bisogna rispettare poche regole decisive: installarlo in verticale, lasciare spazio intorno, non usarlo vicino all’acqua o a fonti di ignizione, non coprirlo, non usarlo senza filtro, svuotare o scaricare correttamente la condensa, pulire regolarmente il filtro, non bere l’acqua raccolta, rispettare i limiti di temperatura e umidità e affidare qualsiasi intervento interno solo a personale qualificato.

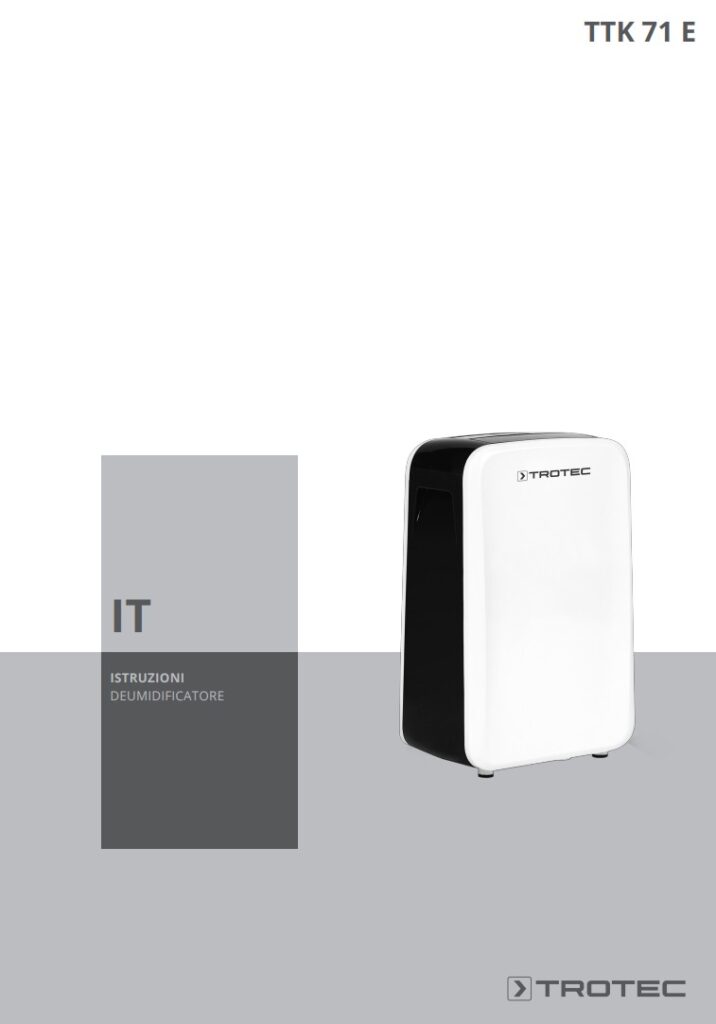

Manuale Istruzioni Deumidificatore Trotec TTK 71 E PDF
Per facilitare l’utilizzo e la manutenzione corretta del vostro deumidificatore Trotec TTK 71 E, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. All’interno del documento troverete tutte le informazioni necessarie su installazione, funzionamento, risoluzione dei problemi e consigli utili per ottimizzare le prestazioni dell’apparecchio. Scaricando il manuale, avrete sempre a portata di mano una guida completa e dettagliata per sfruttare al meglio il vostro deumidificatore.
