In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF per lo scaldabagno Vaillant AtmoMAG. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, oltre a consigli utili per garantire efficienza e sicurezza. Consultando la guida ufficiale Vaillant, potrai risolvere eventuali dubbi e trovare le risposte alle domande più frequenti, assicurando così il corretto funzionamento del tuo scaldabagno nel tempo.
Cosa Troverai nel Manuale Utente Scaldabagno Vaillant AtmoMAG
Il manuale dello Scaldabagno Vaillant atmoMAG è un libretto di istruzioni per l’uso destinato al gestore dell’apparecchio, cioè alla persona che utilizza quotidianamente lo scaldabagno e deve conoscere le operazioni consentite, le precauzioni di sicurezza, i comandi principali, la manutenzione ordinaria e il comportamento corretto in caso di anomalia. Il prodotto viene definito in copertina come “scaldabagno istantaneo a gas”, quindi non è una caldaia per il riscaldamento degli ambienti e non è un bollitore con accumulo, ma un apparecchio che produce acqua calda sanitaria nel momento in cui viene aperto un rubinetto. L’acqua passa nello scambiatore, il bruciatore entra in funzione e il dispositivo scalda l’acqua solo durante il prelievo. Questa caratteristica è centrale per comprendere tutto il manuale: l’atmoMAG serve alla produzione immediata di acqua calda e il suo funzionamento dipende da gas, acqua, accensione, tiraggio dei fumi e corretta ventilazione dell’ambiente.
Il documento si apre con un indice che mostra la struttura del manuale. Le parti principali riguardano sicurezza, documentazione, descrizione del prodotto, funzionamento, soluzione dei problemi, cura e manutenzione, disattivazione, comportamento in caso di rischio gelo, riciclaggio, smaltimento, garanzia e assistenza. È un manuale relativamente breve, ma molto concentrato sulle informazioni essenziali. A differenza di un manuale tecnico di installazione, non spiega nel dettaglio come montare tubazioni, scarico fumi o collegamenti gas, perché queste operazioni non spettano all’utente. Il manuale ribadisce più volte che installazione, ispezione, manutenzione, riparazione e regolazioni del gas devono essere eseguite solo da un tecnico qualificato.
La prima parte è dedicata alla classificazione delle avvertenze. Il manuale distingue tra “Pericolo”, “Avvertenza” e “Precauzione”, associando queste parole a diversi livelli di rischio. “Pericolo” indica situazioni che possono causare morte immediata o gravi lesioni, compreso il pericolo di morte per folgorazione. “Avvertenza” riguarda il pericolo di lesioni lievi, mentre “Precauzione” indica il rischio di danni materiali o ambientali. Questa distinzione serve all’utente per capire il peso delle istruzioni: non tutte le note hanno lo stesso livello di urgenza, ma tutte vanno rispettate.
Il manuale spiega poi l’uso previsto. Gli atmoMAG sono scaldabagni istantanei a gas destinati alla produzione di acqua calda. L’uso corretto include il rispetto delle istruzioni del prodotto, il rispetto dei manuali degli altri componenti dell’impianto e il rispetto dei requisiti di ispezione e manutenzione. Qualsiasi utilizzo diverso è considerato improprio. Il manuale precisa anche che l’uso commerciale e industriale diretto è improprio. Questo significa che il prodotto è pensato per un impiego domestico o equivalente, secondo le condizioni previste dal costruttore, e non deve essere adattato a funzioni diverse.
Un punto importante riguarda l’utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali. Il prodotto può essere usato da bambini di almeno 8 anni e da persone non esperte solo se sorvegliate o istruite sull’uso sicuro e sui pericoli collegati. I bambini non devono giocare con l’apparecchio e non devono eseguire pulizia o manutenzione senza sorveglianza. È una regola comune per molti apparecchi domestici, ma nel caso di uno scaldabagno a gas assume un rilievo maggiore perché il dispositivo lavora con combustibile, fiamma, prodotti della combustione e acqua calda.
La sezione sicurezza insiste molto sul rischio legato ai fumi e al gas. In caso di odore di gas combusti o di sospetto problema nei percorsi dei fumi, il manuale indica di aprire porte e finestre, creare corrente d’aria, spegnere il prodotto e avvisare una ditta abilitata. Questo passaggio è essenziale perché uno scarico fumi ostruito o non a tenuta può provocare situazioni pericolose. Lo scaldabagno atmoMAG, infatti, appartiene alla famiglia degli apparecchi a gas e, nei modelli a camera aperta, richiede particolare attenzione all’aria comburente e al corretto smaltimento dei fumi.
In presenza di odore di gas, il manuale è ancora più rigoroso. Bisogna evitare i locali con odore di gas, aprire porte e finestre se possibile, creare corrente d’aria, non usare fiamme libere, non fumare e non utilizzare interruttori elettrici, spine, campanelli, telefoni o citofoni dell’edificio. Bisogna chiudere il dispositivo di intercettazione del contatore del gas o quello principale e, se possibile, il rubinetto del gas sul prodotto. Occorre avvertire i vicini bussando o chiamando, abbandonare immediatamente l’edificio, impedire l’accesso a terzi e contattare vigili del fuoco, polizia e servizio tecnico dell’azienda erogatrice da un telefono esterno. Il manuale non lascia spazio a interpretazioni: in caso di gas, la priorità è evitare qualunque scintilla e mettere in sicurezza le persone.
Il manuale vieta inoltre l’uso o lo stoccaggio di materiali esplosivi o infiammabili nel locale di installazione, come benzina, carta o vernici. Ricorda anche che la mancanza di dispositivi di sicurezza può causare ustioni letali o altre lesioni, anche per esplosioni. Per questo motivo l’utente deve farsi spiegare da un tecnico abilitato il funzionamento e la posizione dei dispositivi di sicurezza. Non deve rimuoverli, bypassarli, bloccarli o manometterli. Non deve rimuovere o distruggere sigilli applicati ai componenti. I componenti sigillati possono essere modificati solo da tecnici qualificati e autorizzati o dal servizio clienti.
La parte sulle modifiche è molto chiara. L’utente non deve apportare modifiche al prodotto, alle linee gas e acqua, all’intero impianto dei gas combusti e agli elementi costruttivi che possono influire sulla sicurezza operativa del prodotto. Questo significa, per esempio, che non bisogna chiudere prese d’aria, modificare rivestimenti, spostare tubazioni, alterare il condotto fumi o coprire l’apparecchio con soluzioni improvvisate. Quando il manuale parla di alimentazione di aria comburente insufficiente, si riferisce proprio al rischio che lo scaldabagno non riceva abbastanza aria per bruciare correttamente il gas. Nei casi di funzionamento a camera aperta, il locale deve garantire una sufficiente alimentazione d’aria.
Il manuale segnala anche il rischio di corrosione dovuto ad aria comburente o ambiente non idonei. Spray, solventi, detergenti a base di cloro, vernici, colle, composti di ammoniaca, polveri e sostanze simili possono causare corrosione del prodotto e del condotto fumi. Per questo bisogna verificare che l’aria comburente sia priva di cloro, zolfo, polveri e sostanze aggressive, e non bisogna stoccare prodotti chimici nel luogo di installazione. È un’indicazione pratica spesso sottovalutata: uno scaldabagno collocato in lavanderie, ripostigli o locali dove si conservano detergenti aggressivi può essere esposto nel tempo a vapori dannosi.
La sezione sulla documentazione invita l’utente a rispettare tutti i manuali di servizio allegati ai componenti dell’impianto e a conservare il manuale per utilizzi futuri. Le istruzioni valgono per diversi codici prodotto, tra cui MAG mini IT 11-0/1 XI H, MAG mini IT 11-0/1 XI B, MAG IT 14-0/1 XI H, MAG IT 14-0/1 XI B e MAG mini IT 11-0/1 GX H. La sigla del prodotto fornisce alcune informazioni: MAG indica la categoria, 11 o 14 indica la prestazione in litri al minuto, G indica accensione elettrica con generatore, I accensione elettrica con batteria, X la presenza del sensore gas combusti, mentre atmoMAG indica la serie prodotto. Il modello B11 BS identifica il tipo di apparecchio ammesso, la categoria II indica apparecchio multigas e la targhetta riporta anche i tipi di gas ammessi, le pressioni di allacciamento, la potenza termica e la pressione massima dell’acqua.
Il numero di serie si trova su un adesivo dietro al quadro di comando. Per visualizzarlo, il manuale indica di estrarre verso l’alto il coperchio superiore del quadro di comando. La targhetta del modello è applicata in fabbrica davanti al rompi tiraggio antivento sotto il rivestimento del prodotto. La marcatura CE certifica che i prodotti soddisfano i requisiti fondamentali delle direttive pertinenti in vigore. Questi elementi sono utili soprattutto per assistenza, ricambi, identificazione del modello e verifica della compatibilità con l’impianto.
Il manuale descrive i comandi principali dell’atmoMAG. Sul quadro di comando sono presenti il selettore di temperatura, l’interruttore di potenza rotante regolabile a dieci livelli dal 50% al 100%, l’interruttore generale, una spia a LED e il coperchio superiore del quadro di comando. La spia LED è uno strumento diagnostico semplice ma importante. Se si accende con luce blu, significa che il bruciatore è in funzione. Se lampeggia con luce rossa, segnala un’anomalia. Se lampeggia con luce blu, il significato cambia in base alla versione: nei modelli GX indica che il generatore non produce tensione sufficiente per mettere in esercizio il prodotto, mentre nei modelli XI indica che la batteria ha una tensione troppo bassa per garantire a breve una messa in servizio sicura.
Prima della messa in servizio, l’utente deve farsi spiegare dal tecnico qualificato la posizione e l’uso dei dispositivi di intercettazione. Deve aprire completamente il rubinetto del gas e aprire la valvola di intercettazione dell’acqua fredda installata in loco. Il manuale specifica che il prodotto deve essere messo in funzione solo se il rivestimento è chiuso. Se il rivestimento non è chiuso, non bisogna avviare l’apparecchio. Questa prescrizione è importante perché il rivestimento fa parte della configurazione sicura di funzionamento e non va considerato un semplice elemento estetico.
Per accendere l’apparecchio, si preme l’interruttore generale in modo che rimanga inserito e si ruota l’interruttore di potenza sul livello desiderato. A quel punto il prodotto è in standby. Lo scaldabagno non scalda continuamente, ma si avvia automaticamente quando viene aperto un rubinetto dell’acqua calda. Durante il prelievo, il bruciatore entra in funzione e la spia LED si accende con luce blu. Quando si chiude il rubinetto, il prodotto si spegne automaticamente. Se non viene emessa acqua calda, il manuale suggerisce di controllare che la valvola di intercettazione prima del rubinetto sia completamente aperta, che l’interruttore generale sia inserito e che il filtro del rubinetto dell’acqua calda non sia sporco o intasato dal calcare. In caso di calcare, bisogna rimuoverlo con un prodotto decalcificante.
La regolazione della temperatura dell’acqua calda avviene tramite il selettore di temperatura. Ruotandolo in senso orario si aumenta la temperatura, mentre ruotandolo in senso antiorario la si riduce. Il manuale avverte del pericolo di scottatura: una regolazione errata della temperatura o la presenza di acqua calda nelle tubazioni può causare ustioni, quindi bisogna sempre verificare la temperatura con la mano. L’apparecchio è progettato per mantenere costante la temperatura dell’acqua calda indipendentemente dalla quantità prelevata, entro i limiti di funzionamento previsti.
La potenza si regola con l’interruttore rotante dedicato. Ruotandolo in senso orario si riduce la potenza, mentre ruotandolo in senso antiorario la si aumenta. La potenza può essere impostata in dieci livelli tra il 50% e il 100% del potere calorifico nominale. Una riduzione della potenza massima riduce la temperatura di uscita e consente un risparmio di energia, ma se il prelievo d’acqua è elevato la temperatura può scendere. Il manuale spiega anche la modulazione: nel campo compreso tra il livello di potenza preimpostato e la minima potenza possibile, circa il 40%, la quantità di gas viene adattata automaticamente e in modo continuo alla quantità d’acqua prelevata, così da mantenere costante la temperatura di uscita.
In caso di anomalie, il manuale indica che l’utente può intervenire solo nei limiti previsti dalla tabella in appendice. Una spia LED rossa lampeggiante segnala un problema. Se il prodotto è stato bloccato da un dispositivo di sicurezza, bisogna attendere circa 15 minuti ed eliminare il guasto. Lo sblocco può avvenire chiudendo il rubinetto dell’acqua, riaprendolo e senza azionare l’interruttore generale. In alternativa, si può lasciare il rubinetto aperto e premere due volte l’interruttore generale per spegnere e riaccendere il prodotto. Se lo sblocco non riesce o il prodotto viene bloccato ripetutamente, bisogna rivolgersi a un tecnico qualificato e rimettere in esercizio l’apparecchio solo dopo la riparazione.
La manutenzione è un requisito essenziale per sicurezza, affidabilità e lunga durata. Il manuale indica l’esecuzione di un’ispezione annuale e di una manutenzione del prodotto da parte di un tecnico qualificato. L’utente non deve tentare manutenzioni o riparazioni autonome. La cura esterna è invece semplice: il rivestimento si pulisce con un panno umido e poco sapone privo di solventi. Non bisogna usare spray, sostanze abrasive, detergenti, solventi o prodotti contenenti cloro, perché possono danneggiare l’apparecchio.
Nei modelli XI, il manuale spiega anche la sostituzione della batteria. Il vano batteria è accessibile senza smontare il rivestimento anteriore. Bisogna rimuovere il coperchio del vano, togliere la batteria usata e inserirne una nuova secondo l’indicazione riportata sul coperchio. Va usata esclusivamente una batteria modello D/LR20 e non bisogna usare batterie ricaricabili. Il manuale avverte che le batterie scariche possono esplodere se ricaricate o riscaldate, quindi non vanno ricaricate, gettate nel fuoco o esposte a calore.
Per la disattivazione temporanea, bisogna premere l’interruttore generale, chiudere il rubinetto di intercettazione del gas installato in loco e chiudere la valvola dell’acqua fredda. Nei modelli XI bisogna anche estrarre la batteria. La disattivazione definitiva deve essere eseguita da un tecnico qualificato. In caso di rischio gelo, il prodotto deve essere protetto dal congelamento svuotando lo scaldabagno. Il manuale indica di disattivarlo temporaneamente, svitare la vite di scarico, aprire tutti i rubinetti dell’acqua calda collegati e lasciarli aperti insieme alla vite di scarico finché il rischio gelo non è passato. Quando si riempie di nuovo, il prodotto va rimesso in funzione solo dopo aver aperto la valvola dell’acqua fredda e verificato che dai rubinetti dell’acqua calda esca acqua senza bolle.
L’appendice riassume i problemi più comuni. Se l’apparecchio non funziona e la spia LED non si accende, nei modelli XI la batteria può essere scarica, mentre nei GX la pressione dell’acqua può essere troppo bassa. I rimedi indicati sono sostituire la batteria, assicurare l’alimentazione di gas, controllare che la valvola dell’acqua fredda sia aperta e chiamare un tecnico se il problema persiste. Se la spia blu lampeggia dopo il prelievo o l’accensione è rumorosa, la batteria può essere debole. Se il prodotto non si mette in funzione e la spia rossa lampeggia, le cause possono essere alimentazione gas interrotta, aria nel tubo gas, pressione acqua insufficiente o anomalia del dispositivo di accensione. Il manuale consiglia di verificare il gas, sostituire eventuali bombole vuote nel caso di gas liquido, aprire e chiudere più volte il rubinetto dell’acqua per eliminare aria dal tubo gas e rivolgersi a un tecnico se l’anomalia rimane.
La parte finale tratta riciclaggio, smaltimento, garanzia e assistenza. L’imballo deve essere smaltito dall’azienda installatrice. Il prodotto non deve essere gettato con i rifiuti domestici se contrassegnato dal simbolo previsto, ma conferito a un punto di raccolta per apparecchi elettrici o elettronici. Le batterie vanno portate in un punto di raccolta dedicato. La garanzia Vaillant in Italia dura due anni dalla consegna dell’apparecchio e copre difetti originari, ma esclude problemi dovuti a manomissione, errata regolazione, uso non conforme, ricambi non originali, difetti dell’impianto, errori di installazione, manutenzione errata, impurità o incrostazioni nello scambiatore, eventi di forza maggiore o atti vandalici. In sintesi, il manuale dello Scaldabagno Vaillant atmoMAG spiega come usare in modo sicuro uno scaldabagno istantaneo a gas, regolando temperatura e potenza, controllando le spie, sostituendo la batteria nei modelli previsti, spegnendo correttamente l’apparecchio e affidando manutenzione, riparazioni e regolazioni gas solo a tecnici qualificati.

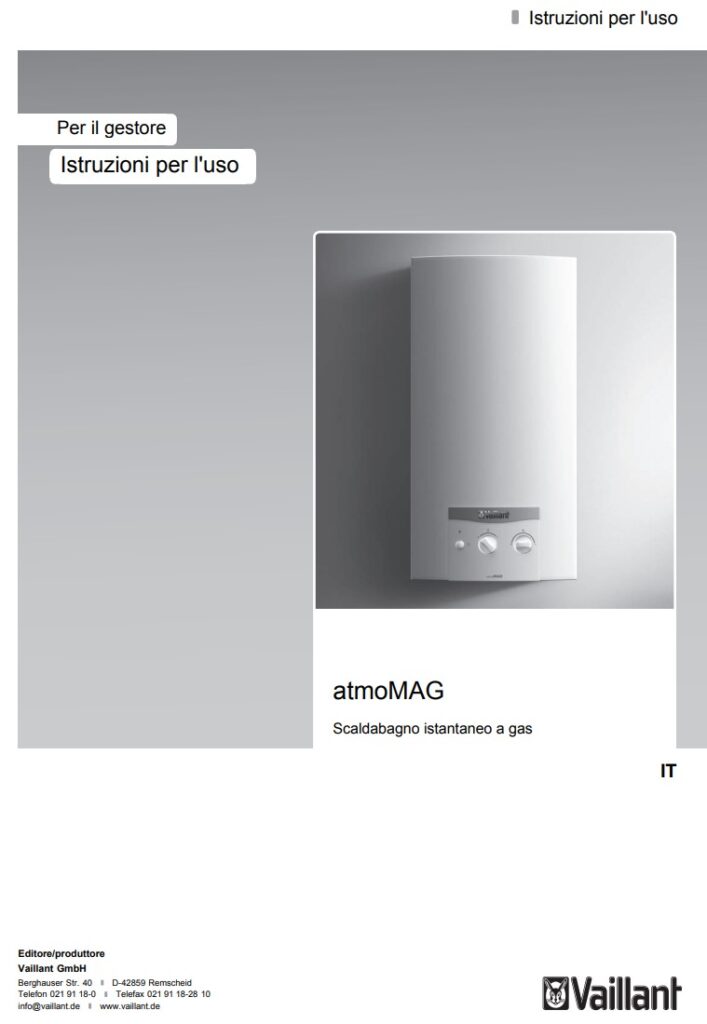

Manuale di Istruzioni Scaldabagno Vaillant AtmoMAG PDF
