Se hai bisogno di consultare il manuale di istruzioni del tuo scaldabagno Vaillant turboMAG plus, sei nel posto giusto. In questa pagina puoi scaricare gratuitamente il manuale in formato PDF, una risorsa utile sia per l’installazione che per la corretta manutenzione dell’apparecchio. Il documento offre tutte le informazioni fondamentali per l’utilizzo sicuro ed efficiente dello scaldabagno, incluse le indicazioni su regolazioni, risoluzione dei problemi più comuni e consigli pratici per prolungare la durata del tuo impianto.
Cosa Troverai nel Manuale Utente Scaldabagno Vaillant turboMAG plus

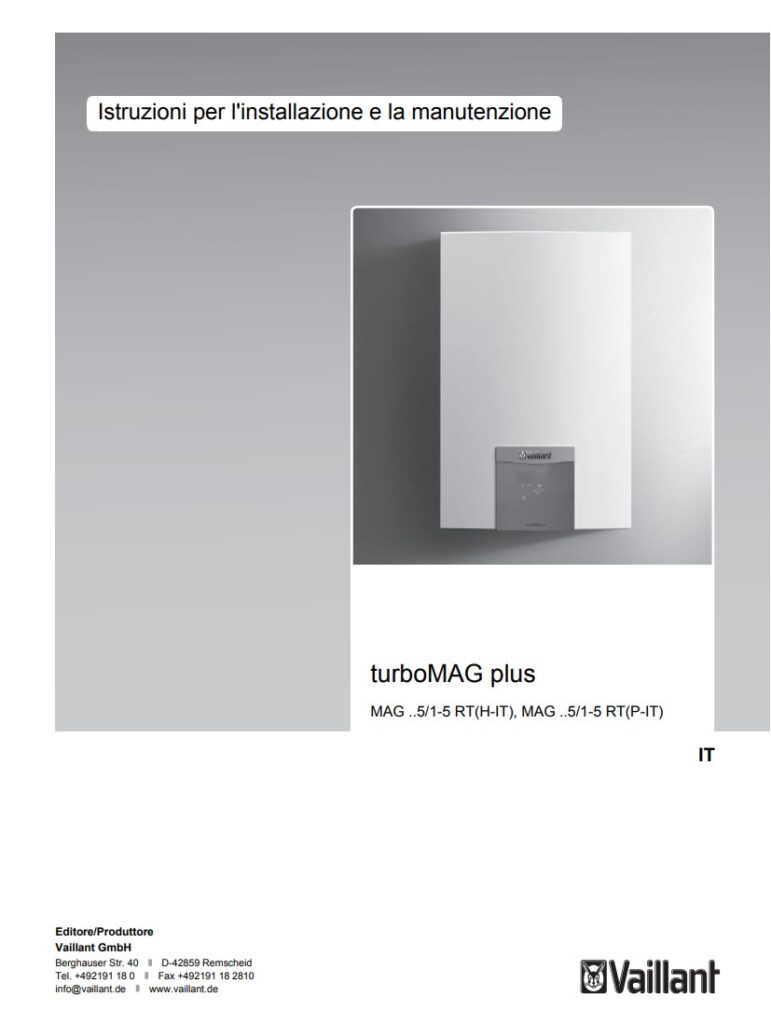

Il manuale dello Scaldabagno Vaillant turboMAG plus è un documento tecnico dedicato soprattutto all’installazione e alla manutenzione, più che al semplice uso quotidiano. La copertina lo presenta come “Istruzioni per l’installazione e la manutenzione” per i modelli turboMAG plus MAG ..5/1-5 RT(H-IT) e MAG ..5/1-5 RT(P-IT), quindi si tratta di una guida destinata in primo luogo a tecnici qualificati, installatori e manutentori. Il prodotto descritto è uno scaldabagno istantaneo a gas: la sua funzione è produrre acqua calda sanitaria nel momento in cui viene richiesta, senza accumulo. A differenza di uno scaldabagno elettrico con serbatoio, il turboMAG plus scalda l’acqua mentre questa passa nell’apparecchio, usando un bruciatore a gas e un sistema di evacuazione dei fumi gestito con ventilatore. Il manuale è quindi molto attento a gas, aria comburente, scarico dei prodotti della combustione, collegamenti idraulici, alimentazione elettrica, sicurezza e controlli di messa in servizio.
La prima parte del manuale è dedicata alla sicurezza, e qui emerge subito un messaggio fondamentale: molte operazioni non devono essere eseguite dall’utente. Montaggio, smontaggio, installazione, messa in servizio, ispezione, manutenzione, riparazione e messa fuori servizio sono riservati a tecnici qualificati. Questo non è un dettaglio formale, perché uno scaldabagno a gas combina combustibile, acqua, elettricità, fiamma, ventilazione e fumi caldi. Un errore di installazione o manutenzione può provocare perdite di gas, intossicazioni, folgorazioni, ustioni o danni materiali. Il manuale classifica le avvertenze in base alla gravità: il termine “Pericolo” segnala rischi di morte o gravi lesioni, anche per folgorazione; “Avvertenza” indica rischi di lesioni lievi; “Precauzione” riguarda danni materiali o ambientali.
L’uso previsto viene definito con precisione. I prodotti sono scaldabagni istantanei a gas destinati alla produzione di acqua calda. L’uso corretto comprende il rispetto delle istruzioni per l’uso, installazione e manutenzione del prodotto, il rispetto dei manuali degli altri componenti dell’impianto, l’installazione e il montaggio in conformità all’omologazione del prodotto e del sistema, e il rispetto degli intervalli di ispezione e manutenzione. Qualsiasi uso diverso viene considerato improprio, compreso l’utilizzo commerciale e industriale diretto. In pratica, il turboMAG plus non deve essere adattato a funzioni diverse da quelle previste né installato fuori dai limiti indicati dal produttore.
Le avvertenze relative al gas sono tra le più importanti. In presenza di odore di gas, il manuale raccomanda di evitare i locali interessati, aprire porte e finestre se possibile, creare corrente d’aria, non usare fiamme libere, non fumare e non azionare interruttori elettrici, spine, campanelli, telefoni o citofoni all’interno dell’edificio. Bisogna chiudere il dispositivo di intercettazione del gas, se possibile anche il rubinetto sul prodotto, avvertire i vicini, abbandonare l’edificio, impedire l’accesso a terzi e chiamare i servizi competenti da un telefono esterno. Il manuale dedica attenzione anche al gas liquido: se l’installazione si trova sotto il livello del suolo, eventuali perdite possono causare accumuli pericolosi, perché il gas liquido tende a raccogliersi verso il basso. Per questo motivo bisogna assicurarsi che non possano verificarsi fuoriuscite dal prodotto o dalla tubazione gas.
Il tema dei fumi è altrettanto rilevante. Condotti fumi ostruiti, non a tenuta o montati in modo errato possono causare fuoriuscita di gas combusti e intossicazioni. Il manuale indica che, in presenza di odore di gas combusti, bisogna aprire porte e finestre, spegnere il prodotto e controllare il percorso dello scarico fumi. Il turboMAG plus deve essere usato solo con la condotta aria-fumi completamente montata, e salvo brevi prove di collaudo deve funzionare con il rivestimento anteriore montato e chiuso. Questo serve a mantenere corretti i flussi interni, la protezione dei componenti e la sicurezza operativa. Un prodotto a camera aperta richiede anche un’adduzione d’aria continua e sufficiente al locale di installazione. Se manca aria comburente, la combustione può diventare pericolosa e produrre quantità anomale di monossido di carbonio.
Il manuale vieta l’uso del prodotto in locali dove siano conservati materiali esplosivi o infiammabili, come benzina, carta o vernici. Inoltre richiama il rischio di corrosione dovuto a un ambiente non adatto: spray, solventi, detergenti a base di cloro, vernici, colle, composti di ammoniaca, polveri e sostanze simili possono corrodere il prodotto e il condotto fumi. Se lo scaldabagno deve essere installato in luoghi come saloni di bellezza, officine di verniciatura, falegnamerie o imprese di pulizia, il manuale raccomanda di scegliere un locale separato in cui l’aria comburente sia priva di sostanze chimiche. Viene anche ricordato che l’aria comburente non deve provenire da camini precedentemente usati con caldaie a gasolio o altri apparecchi che possono aver lasciato fuliggine.
La descrizione del prodotto mostra un apparecchio più complesso rispetto a un vecchio scaldabagno atmosferico tradizionale. Nella struttura interna sono indicati scarico fumi, limitatore di temperatura di sicurezza, scambiatore termico, scatola elettronica, bruciatore, sensori di temperatura sull’acqua fredda e calda, limitatore di quantità d’acqua, sensore di portata, alimentazione, valvola gas, tasto di eliminazione guasto, pressostato, sensore di livello acqua, ventilatore e distributore del gas. Questa architettura spiega perché il manuale sia rivolto ai tecnici: il funzionamento dipende da molti componenti di controllo e sicurezza che devono dialogare correttamente.
La targhetta del modello si trova sulla parete sinistra del rivestimento. Il manuale spiega come leggerla: MAG indica la categoria del prodotto, i numeri 12, 15 o 17 richiamano la prestazione in litri al minuto, la sigla “P” identifica le versioni per gas liquido, la sigla “H” quelle per metano, mentre “IT” indica il mercato italiano. La targhetta riporta anche il tipo di condotto gas combusti e alimentazione aria, la categoria dell’apparecchio, il gruppo di gas di fabbrica, la pressione di allacciamento, la potenza termica, la portata termica, la pressione massima dell’acqua, il numero di serie e il grado di protezione. Il manuale raccomanda di verificare sempre che il prodotto corrisponda al gruppo di gas disponibile nel luogo di installazione. Questo è essenziale, perché usare un tipo di gas non corretto può provocare rumori di accensione, combustione irregolare, spegnimenti per guasto e situazioni pericolose.
I dispositivi di sicurezza descritti sono numerosi. Se la fiamma si spegne inaspettatamente, il rilevatore di combustione chiude la valvola gas per evitare fuoriuscite. Se il prodotto funziona continuativamente per più di 45 minuti, uno spegnimento di sicurezza interrompe l’alimentazione del gas. Il ventilatore espelle i prodotti della combustione. La messa a terra protegge da possibili folgorazioni. Il pressostato differenziale contribuisce a impedire una produzione eccessiva di monossido di carbonio e migliora il rendimento in caso di vento. Se il prodotto rileva cinque guasti consecutivi in quindici minuti, il funzionamento viene bloccato per quindici minuti. Se un tubo dell’acqua difettoso fa salire il livello fino al sensore dedicato, lo scaldabagno si arresta e visualizza un errore. Il manuale segnala anche spegnimenti in caso di vento troppo forte, tensione di rete insufficiente, aumento troppo rapido della temperatura dello scambiatore o ingresso di fumi dallo scambiatore verso l’interno del prodotto.
La parte sul montaggio spiega come controllare la fornitura, rimuovere le pellicole protettive e verificare che siano presenti generatore termico, documentazione, accessori e, per alcuni apparecchi da 15 o 17 litri alimentati a gas liquido, il kit regolatore di pressione del gas. Le dimensioni indicate mostrano un prodotto alto 580 mm, largo 350 mm e profondo circa 193 mm, con possibilità di installazione con o senza distanziali. Il luogo di montaggio deve consentire una posa razionale delle tubazioni di gas, acqua fredda, acqua calda e scarico. Il manuale vieta l’installazione vicino a scale o uscite di emergenza, sopra apparecchi che possano danneggiarlo, come fornelli con vapori grassi, e in punti esposti a spruzzi d’acqua. La parete deve sostenere il peso del prodotto in esercizio e il materiale di fissaggio deve essere compatibile con il supporto. Se la parete non è adeguata, occorre predisporre un sistema di sospensione idoneo; se non è possibile, il prodotto non deve essere appeso.
La parte sull’installazione entra nei dettagli di gas, acqua, fumi ed elettricità. Le tubazioni devono essere montate senza tensioni meccaniche, perché tensioni sui raccordi possono causare perdite. Per il gas, il prodotto è preimpostato in fabbrica per il gruppo indicato sulla targhetta. Se un apparecchio predisposto per metano deve funzionare a gas liquido, serve un kit di conversione. Prima dell’installazione con gas liquido bisogna assicurarsi che il serbatoio sia disaerato correttamente, altrimenti possono comparire problemi di accensione. La tubazione gas va pulita soffiando i residui, collegata con la guarnizione fornita, controllata accuratamente per la tenuta e sfiatata prima della messa in servizio. Nei dispositivi da 15 e 17 litri a gas liquido, il manuale richiede anche l’installazione del regolatore di pressione fornito.
Per l’acqua fredda e calda, il manuale avverte che la temperatura sul raccordo dell’acqua fredda non deve superare 60 °C. Se il prodotto lavora con acqua preriscaldata da un sistema solare, va installata una valvola miscelatrice in ingresso per mantenere la temperatura sotto tale limite. Le tubazioni devono essere sciacquate a fondo prima del collegamento, perché residui di guarnizioni, sporco o impurità possono peggiorare la qualità dell’acqua sanitaria. Nelle zone con acqua molto dura viene consigliato un addolcitore, perché la durezza dell’acqua incide sulla vita utile del prodotto e il rischio di calcare aumenta con la temperatura.
Il collegamento aria-fumi è una parte delicata. Il manuale raccomanda l’uso esclusivo di condotti aria-fumi originali Vaillant certificati. Normalmente il prodotto dispone di collegamento concentrico da 60/100 mm, ma sono possibili anche configurazioni come passante verticale a tetto, passante orizzontale a parete o tetto, e altri diametri ammessi secondo le istruzioni dei condotti aria-fumi, per esempio 80/80. Il diaframma fumi deve essere adatto al sistema installato. Questo punto è essenziale perché un condotto sbagliato, troppo lungo, non certificato o montato male può causare anomalie di funzionamento, scarso tiraggio, ricircolo dei fumi e spegnimenti.
L’impianto elettrico deve essere eseguito esclusivamente da un tecnico elettricista. La tensione nominale richiesta è 230 V, con alimentazione sinusoidale. Se il prodotto dispone di cavo con connettore, viene collegato tramite allacciamento fisso secondo le prescrizioni; se non è disponibile una presa idonea con contatto di protezione, serve un allacciamento permanente tramite dispositivo di sezionamento onnipolare con apertura dei contatti di almeno 3 mm. Il prodotto deve essere collegato al conduttore di protezione. Prima di qualunque intervento elettrico, bisogna togliere tensione, impedire il reinserimento, attendere almeno tre minuti per la scarica dei condensatori e verificare l’assenza di tensione.
La messa in servizio prevede il controllo della regolazione del gas di fabbrica e il confronto tra gruppo gas indicato sulla targhetta e gas disponibile in loco. Se non corrispondono, il prodotto non deve essere messo in funzione. La pressione dinamica del gas va misurata con manometro collegato al nipplo di misura, dopo aver chiuso il rubinetto gas, rimosso la vite, collegato lo strumento, riaperto il gas e avviato il prodotto alla portata termica massima. Se la pressione non rientra nel campo ammesso, il manuale vieta di effettuare impostazioni interne o avviare il prodotto e invita a informare il fornitore del gas. Dopo la misura, il nipplo va richiuso e controllato per tenuta.
Prima della consegna all’utente, il tecnico deve controllare funzionamento e tenuta, verificare i dispositivi di controllo e sicurezza, controllare il condotto fumi e assicurarsi che il rivestimento anteriore sia montato correttamente. Deve spiegare all’utente posizione e funzione dei dispositivi di sicurezza, l’uso del prodotto, le indicazioni di sicurezza, la necessità di manutenzione periodica e le misure relative ad aria comburente e condotto fumi, precisando che non devono essere modificate.
La soluzione dei problemi si basa sui codici errore F.xx visualizzati sul display. Il manuale include una tabella tecnica con errori come F.00 e F.01 per problemi ai sensori di temperatura, F.20 per intervento del limitatore di temperatura, F.27 per simulazione fiamma, F.28 per mancata accensione, F.29 per mancata accensione in servizio, F.33 per errore pressostato, F.37 per divergenza velocità ventilatore, F.167 per tensione insufficiente, F.168 per rilevazione di acqua nel prodotto, F.171 per errore ventilatore e F.199 per reset troppo frequenti. Esistono anche codici di stato, come S.190 e S.191, che non rappresentano guasti ma indicano che la temperatura dell’acqua calda è inferiore o superiore al riferimento.
La manutenzione comprende controlli annuali, pulizia del filtro a rete, controllo del tenore di CO, eventuale pulizia del bruciatore e dello scambiatore. I ricambi devono essere originali Vaillant, perché l’uso di componenti non certificati può compromettere la conformità e la sicurezza del prodotto. Prima della manutenzione bisogna spegnere l’apparecchio, scollegarlo dalla corrente, chiudere gas e acqua, smontare il rivestimento, evitare gocciolamenti su parti elettriche e usare guarnizioni nuove. La pulizia del bruciatore richiede lo smontaggio del distributore gas, la rimozione della copertura, la pulizia degli elettrodi e l’eliminazione dei residui di combustione con spazzola in filo d’ottone, senza danneggiare il componente. Lo scambiatore si pulisce con spazzola morbida, acqua e sapone neutro, evitando detergenti inadatti.
I dati tecnici finali confermano che la gamma comprende modelli da 12, 15 e 17 litri, in versioni metano e gas liquido. L’alimentazione è 230 V a 50 Hz, la potenza elettrica assorbita è intorno a 45 o 46 W e lo standby assorbe 5 W. Il grado di protezione è IPX5D. La portata acqua calda minima è 2,5 l/min, mentre la portata a ΔT 25 K è di 12, 15 o 17 l/min a seconda del modello. La temperatura dell’acqua è regolabile tra 38 °C e 60 °C, la pressione massima di esercizio lato acqua è 10 bar e i diametri ammessi per aria-fumi includono 60/100, 80/125 e 80/80 mm. In sintesi, il manuale del Vaillant turboMAG plus descrive uno scaldabagno istantaneo a gas evoluto, ventilato e dotato di numerosi controlli di sicurezza, ma chiarisce che la sua affidabilità dipende da una catena precisa di operazioni tecniche: scelta corretta del modello e del gas, installazione sicura, condotto aria-fumi certificato, collegamenti idraulici puliti, alimentazione elettrica adeguata, messa in servizio con misure corrette, manutenzione periodica e uso esclusivo di ricambi originali.
Manuale di Istruzioni Scaldabagno Vaillant turboMAG plus PDF
Per facilitare la consultazione e l’utilizzo corretto dello scaldabagno Vaillant turboMAG plus, mettiamo a disposizione il manuale di istruzioni ufficiale in formato PDF. Il documento contiene tutte le informazioni necessarie per l’installazione, l’utilizzo quotidiano, la manutenzione ordinaria e la risoluzione dei problemi più comuni. Scaricare il manuale permette di avere sempre a portata di mano una guida completa e aggiornata, utile sia agli utenti privati che ai tecnici specializzati.
