In questa pagina è possibile scaricare il manuale di istruzioni in formato PDF per il termostato Chaffoteaux ARIANEXT-R nelle versioni da 4, 6, 8, 12 e 15 kW. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo ottimale del dispositivo, oltre a dettagliate indicazioni sulla manutenzione e sulla risoluzione dei problemi più comuni. Scaricando il documento, avrete a disposizione una guida completa per sfruttare al meglio le funzionalità del vostro termostato e garantire il corretto funzionamento dell’impianto.
Cosa Troverai nel Manuale Utente Termostato Chaffoteaux ARIANEXT-R 4 – 6 – 8 – 12 – 15 kW

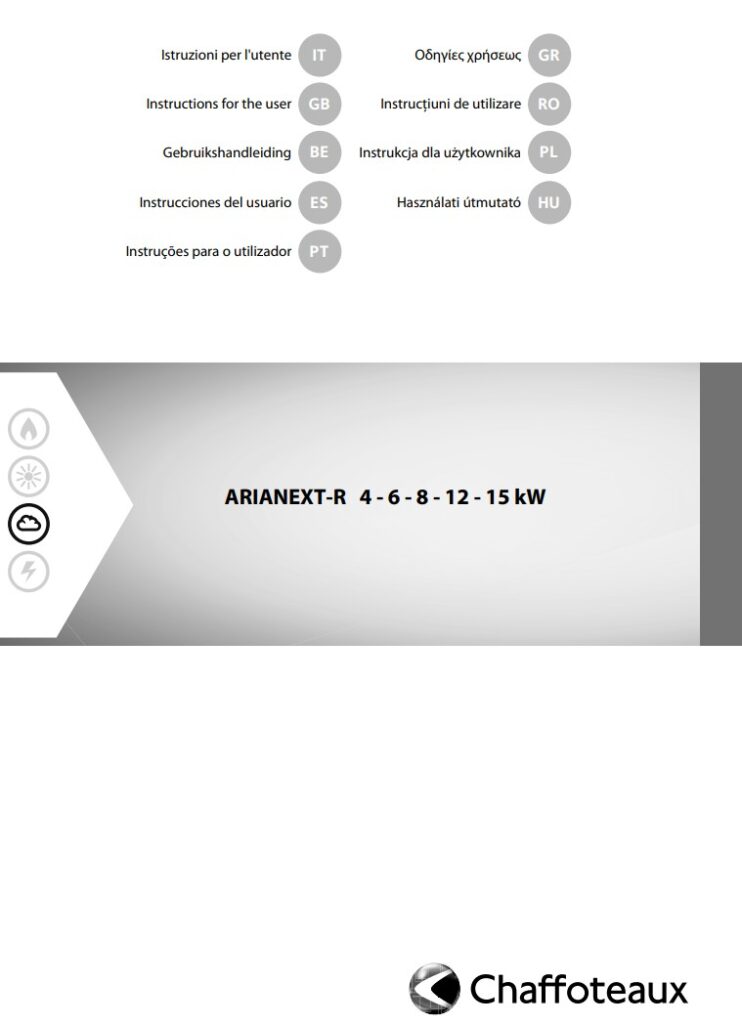

Il manuale del Termostato Chaffoteaux ARIANEXT-R 4 – 6 – 8 – 12 – 15 kW è in realtà il manuale utente del sistema ARIANEXT-R, cioè di un sistema Chaffoteaux gestito tramite interfaccia Expert Control. La copertina identifica il prodotto come ARIANEXT-R nelle versioni da 4, 6, 8, 12 e 15 kW e mostra che il documento è multilingue, con istruzioni per l’utente anche in italiano. L’indice della parte italiana chiarisce bene quali argomenti vengono trattati: garanzia, norme di sicurezza, generalità, riempimento impianto, interfaccia di sistema, prima accensione, modalità di funzionamento in riscaldamento e raffrescamento, regolazione della temperatura ambiente, impostazione dell’acqua calda per riscaldamento, programmazione oraria, funzionamento manuale, acqua calda sanitaria, funzioni extra, funzione SRA, codici errore, antigelo e manutenzione. In sostanza, il manuale non si limita a spiegare i pulsanti di un termostato, ma descrive il modo in cui l’utente deve interagire con l’intero sistema ARIANEXT attraverso il controllo remoto Expert Control.
La parte iniziale ha una funzione introduttiva e amministrativa. Chaffoteaux ringrazia l’utente per avere scelto il sistema ARIANEXT e spiega che il manuale serve a informare sull’installazione, sull’utilizzo e sulla manutenzione, così da permettere di sfruttare correttamente tutte le funzioni disponibili. Il libretto deve essere conservato perché può essere necessario in futuro, dopo la prima installazione, per consultare impostazioni, avvertenze o indicazioni in caso di problemi. Il manuale richiama anche la marcatura CE, collegandola alle direttive sulla compatibilità elettromagnetica e sulla sicurezza elettrica. Per la garanzia, il documento indica una copertura di 2 anni a partire dalla messa in servizio del sistema ARIANEXT e specifica che il compressore dell’unità esterna ha una garanzia di 3 anni. La messa in servizio deve essere effettuata da un Centro Assistenza Tecnica autorizzato, che trasmette al produttore il certificato di garanzia compilato. La garanzia copre la sostituzione dei pezzi riconosciuti difettosi, ma non copre danni dovuti a errori di installazione, messa in funzione scorretta, utilizzo improprio, manutenzione mancata, modifiche non previste, pressione dell’acqua inadeguata, qualità dell’acqua non idonea o alimentazione elettrica diversa da quella prevista. Il manuale insiste anche sull’obbligo della manutenzione annuale da parte di un tecnico qualificato, perché la garanzia è subordinata al controllo, alla pulizia e alle regolazioni periodiche del sistema.
Il capitolo sulle avvertenze spiega che il libretto è parte integrante ed essenziale del prodotto e deve seguire il sistema anche in caso di cessione a un altro proprietario o di trasferimento dell’installazione. ARIANEXT serve a produrre acqua calda per uso domestico e deve essere collegato a un impianto di riscaldamento e a una rete di distribuzione dell’acqua calda sanitaria compatibili con le sue prestazioni e la sua potenza. L’uso per scopi diversi è vietato. Installazione, manutenzione e qualsiasi altro intervento devono essere eseguiti da personale qualificato e nel rispetto delle norme vigenti. In caso di guasto o cattivo funzionamento, l’utente deve spegnere l’apparecchio e non tentare riparazioni autonome, rivolgendosi invece a personale tecnico. Le eventuali riparazioni devono essere effettuate solo con ricambi originali. Il manuale precisa inoltre che, prima di lavori o manutenzioni in prossimità dei condotti o dei dispositivi collegati al sistema, bisogna spegnere l’apparecchio e poi far verificare l’efficienza dei componenti da personale qualificato. In caso di inutilizzo prolungato, vengono richiamate precauzioni come disconnettere l’alimentazione, chiudere il rubinetto di mandata dell’acqua fredda sanitaria nelle versioni ARIANEXT FLEX e svuotare completamente il circuito per evitare il congelamento dell’acqua nelle tubazioni.
Le norme di sicurezza sono presentate attraverso una serie di divieti e rischi collegati. Il manuale avverte di non aprire l’apparecchio, perché si può venire a contatto con componenti sotto tensione, parti surriscaldate o bordi taglienti. Non bisogna rimuovere l’apparecchio dalla sua installazione, perché si rischiano folgorazioni o allagamenti dovuti a tubazioni danneggiate. Non bisogna danneggiare i cavi, appoggiare oggetti sull’apparecchio, salirci sopra, usare supporti instabili per la pulizia, effettuare pulizie senza aver prima spento il sistema, utilizzare solventi o detergenti aggressivi, impiegare l’apparecchio per scopi diversi dal normale uso domestico o lasciare che venga usato da bambini o persone inesperte. Se si avverte odore di bruciato o si vede fumo uscire dall’apparecchio, bisogna togliere l’alimentazione elettrica, aprire le finestre e avvisare il tecnico. Il senso pratico di questa parte è chiaro: l’interfaccia può essere gestita dall’utente, ma il sistema termico rimane un’apparecchiatura tecnica complessa, con parti elettriche, idrauliche e termiche che non devono essere manomesse.
La sezione “Generalità” introduce l’interfaccia Expert Control, definendola come lo strumento che permette una gestione semplice ed efficace della termoregolazione degli ambienti e del controllo dell’acqua calda sanitaria. L’interfaccia non serve solo a modificare temperature e programmi, ma fornisce anche un primo aiuto in caso di malfunzionamento, segnalando il tipo di anomalia e suggerendo gli interventi possibili oppure consigliando di rivolgersi al Centro Assistenza. Il manuale ricorda che l’apparecchio non è destinato a persone con capacità fisiche, sensoriali o mentali ridotte, né a persone senza esperienza o conoscenza, salvo sorveglianza o istruzione da parte di una persona responsabile. I bambini devono essere sorvegliati affinché non giochino con l’apparecchio. Nella stessa parte viene spiegato anche il corretto smaltimento a fine vita, con il simbolo del cestino barrato: il prodotto non deve essere eliminato con i rifiuti domestici, ma conferito a raccolta differenziata per apparecchiature elettriche ed elettroniche o riconsegnato al rivenditore al momento dell’acquisto di un’apparecchiatura equivalente.
Il riempimento dell’impianto è un punto pratico molto importante. Il manuale afferma che il sistema ARIANEXT funziona solo se l’installazione è sufficientemente riempita d’acqua. Per il riempimento bisogna aprire i rubinetti indicati con la lettera L nelle figure, mentre la pressione dell’acqua viene mostrata sul display dell’interfaccia Expert Control. Le immagini della pagina mostrano la posizione dei rubinetti L nei sistemi ARIANEXT MGP e ARIANEXT FSP, così l’utente può riconoscere visivamente la zona di intervento. Il manuale avverte però che installazione, prima accensione e regolazioni devono essere eseguite esclusivamente da un tecnico qualificato. Inoltre, se il sistema richiede riempimenti frequenti, una volta al mese o più spesso, questo non va considerato normale: può indicare perdite, problemi al vaso di espansione o altri difetti dell’impianto. Continuare ad aggiungere acqua senza risolvere la causa può favorire corrosione e danni ai componenti, perché il ricambio eccessivo di acqua nel circuito peggiora le condizioni interne del sistema.
L’interfaccia di sistema è descritta in modo dettagliato. Il pannello dispone di un tasto indietro, una manopola centrale, un tasto OK e un display. Il tasto indietro serve a tornare alla visualizzazione precedente, la manopola permette di scorrere voci e modificare valori, il tasto OK conferma le operazioni o apre il menu principale, mentre il display mostra modalità, temperature, icone e segnalazioni. Il manuale elenca molti simboli: estate e impostazioni acqua calda, inverno, solo riscaldamento, raffrescamento, sistema spento, programmazione oraria, funzionamento manuale, temperatura ambiente desiderata, temperatura rilevata, deroga temporanea, temperatura esterna, funzione SRA attiva, funzione vacanza attiva, sanitario attivo, segnalazione errore, menu completo, prestazioni sistema, opzioni schermo, impianto a pavimento, circolatore, valvola deviatrice, termostato impianto a pavimento, antigelo, sanificazione termica, pompa di calore, resistenze elettriche, modalità BOOST, modalità silenziosa, funzioni speciali e deumidificazione. Questa legenda è essenziale perché l’interfaccia comunica molte informazioni tramite icone: capire il simbolo visualizzato permette di sapere se il sistema sta riscaldando, raffrescando, producendo acqua sanitaria, lavorando in automatico, funzionando in manuale o segnalando un errore.
Alla prima accensione, l’interfaccia chiede alcune impostazioni di base. La prima è la lingua dell’interfaccia utente. L’utente deve ruotare la manopola per scegliere la lingua e premere OK per confermare. Subito dopo si impostano data e ora, selezionando ogni campo, confermando con OK e modificando i valori con la manopola. Alla fine le impostazioni vengono salvate con OK. Il manuale precisa che, per accedere al menu, si preme OK e si usa la manopola centrale per scorrere l’elenco e selezionare parametri. Alcuni parametri sono protetti da un codice di accesso, definito codice di sicurezza, che impedisce modifiche non autorizzate alle impostazioni della caldaia o del sistema. Questo significa che l’utente può gestire le funzioni ordinarie, ma alcune regolazioni più delicate sono riservate a personale autorizzato.
La schermata principale può essere personalizzata. Nella visualizzazione principale è possibile controllare ora, data, modalità di funzionamento, temperature impostate o rilevate, programmazione oraria, fonti energetiche attive e risparmio di emissioni di CO2, se previsto dalla configurazione. Per modificare queste impostazioni si entra nel menu completo, poi in impostazioni schermo. Da qui si possono cambiare lingua, data e ora, ora legale automatica o manuale, schermata iniziale, luminosità in stand-by, durata della retroilluminazione e tempo dopo il quale il display torna alla schermata principale. La schermata iniziale può essere base, fonti attive, risparmio CO2, personalizzabile o sistema pompa di calore. Le immagini della pagina mostrano esempi pratici di display: una schermata base con temperatura interna e temperatura desiderata, e una schermata di impostazione data e ora. Questo conferma che il controllo non è solo funzionale, ma anche personalizzabile secondo il tipo di informazioni che l’utente vuole vedere più spesso.
Le modalità di funzionamento principali sono Estate, Inverno, Solo riscaldamento, Raffrescamento e OFF. In Estate il sistema produce acqua calda sanitaria ed esclude il riscaldamento. In Inverno produce acqua calda sanitaria e gestisce il riscaldamento. In Solo riscaldamento esclude il riscaldamento del bollitore, ove presente. In Raffrescamento produce acqua calda sanitaria e raffresca gli ambienti. In OFF il sistema è spento, ma resta attiva la funzione antigelo, che protegge le tubature dal congelamento. Il manuale spiega anche la scelta tra modalità programmata e manuale. In programmato, riscaldamento o raffrescamento seguono la programmazione oraria impostata. In manuale, invece, il sistema lavora in modo continuo secondo il valore desiderato, senza seguire fasce orarie. Le figure della pagina mostrano chiaramente il menu di selezione Estate, Inverno, Solo riscaldamento, Raffrescamento e OFF, e la schermata per scegliere tra Programmato e Manuale.
La regolazione della temperatura ambiente cambia in base alla modalità scelta. In manuale, l’utente ruota semplicemente la manopola per impostare la temperatura desiderata e conferma con OK. In programmazione oraria, invece, è possibile modificare temporaneamente la temperatura senza cambiare il programma settimanale. Si ruota la manopola, si sceglie il valore desiderato, si preme OK e poi si imposta l’ora fino alla quale mantenere la modifica. Il sistema mantiene quel valore fino al termine indicato e poi ritorna alla temperatura prevista dal programma. Questo meccanismo è utile nella vita quotidiana perché consente una deroga rapida: per esempio, se si rientra prima del previsto o se si desidera più comfort per alcune ore, non è necessario riscrivere tutta la programmazione. Basta impostare una modifica temporanea con orario di fine.
Le impostazioni di riscaldamento permettono di regolare la temperatura di mandata dell’acqua calda nelle zone dell’impianto. Dal menu completo si entra in Impostazione riscaldamento, poi in Temperatura impostata riscaldamento, dove possono comparire Zona 1 e Zona 2. L’utente seleziona la zona e imposta la temperatura di mandata con la manopola. Se sono presenti altre zone, la procedura si ripete. Nei sistemi con pompa di calore è anche possibile impostare la modalità di funzionamento delle resistenze in riscaldamento, scegliendo tra Green, che esclude l’utilizzo delle resistenze, e Standard, che imposta il normale funzionamento. Anche per il raffrescamento esiste una procedura simile: si entra in Impostazione raffrescamento e si regola la temperatura di mandata della zona o delle zone presenti. Queste regolazioni sono più tecniche della semplice temperatura ambiente, perché incidono sul modo in cui l’acqua viene inviata all’impianto e quindi sul comportamento di terminali, pavimento radiante o altri sistemi collegati.
La programmazione oraria di riscaldamento o raffrescamento serve ad adattare il comfort alle abitudini dell’utente. Il manuale spiega che la programmazione permette di riscaldare o raffrescare l’ambiente secondo le proprie esigenze. Dal menu completo si entra nelle impostazioni riscaldamento o raffrescamento e poi in programmazione oraria. Sono disponibili programmazione libera, programmazione guidata, programmi preimpostati e scelta programmato/manuale. Nella programmazione libera si seleziona la zona, si imposta la temperatura Comfort e, in riscaldamento, la temperatura Ridotta, poi si scelgono i giorni della settimana e si definiscono gli intervalli di comfort. È possibile aggiungere più periodi nella stessa giornata, modificare periodi già programmati, salvare la configurazione e completare i giorni rimanenti. La pagina successiva mostra esempi grafici della scelta dei giorni e dei periodi, con fasce come mattina, pausa centrale e sera. Per chi non vuole impostare tutto manualmente, il manuale offre la programmazione guidata, che accompagna passo passo tramite indicazioni sul display, e i programmi preimpostati, come Programma famiglia, Programma no pranzo, Programma mezzogiorno e Sempre attivo.
La modalità manuale disattiva la programmazione oraria di riscaldamento o raffrescamento e consente di mantenere il funzionamento in continuo. Per attivarla si entra in Programmato/Manuale, si seleziona Manuale con la manopola e si conferma con OK. Questa modalità è indicata quando non si vuole seguire il programma settimanale, per esempio durante una presenza continuativa in casa, un periodo di ferie trascorso nell’abitazione o una situazione temporanea in cui le fasce orarie non corrispondono alle esigenze reali. Il manuale poi passa all’acqua calda sanitaria. Dal menu completo si entra in Impostazione acqua calda e si regola la Temperatura comfort acqua calda. La funzione Comfort riduce il tempo di attesa quando si richiede acqua calda sanitaria e può essere disabilitata, temporizzata, sempre attiva o configurata secondo logiche legate alla tariffa energetica, come HC/HP e HC/HP 40°C nei sistemi pompa di calore. La funzione Green usa solo la pompa di calore nei periodi definiti dalla programmazione oraria ausiliaria sanitaria, mentre la funzione BOOST permette di raggiungere la temperatura sanitaria impostata in un tempo ridotto.
Anche l’acqua calda sanitaria può essere programmata. Il manuale spiega che si entra in Impostazione acqua calda, poi in Programmazione oraria, scegliendo tra programmazione libera e programmi preimpostati. La programmazione può riguardare l’acqua calda o un timer ausiliario, per esempio un modulo per la produzione istantanea di acqua calda con pompa di ricircolo sanitario o un sistema elettrosolare. In entrambi i casi si impostano temperatura Comfort e Ridotta e poi si definiscono le fasce orarie seguendo una logica simile a quella della programmazione del riscaldamento. Anche qui sono disponibili programmi preimpostati come Programma famiglia, Programma no pranzo, Programma mezzogiorno e Sempre attivo. Questa parte è utile perché permette di ridurre consumi e tempi di attesa, facendo lavorare il sistema sanitario in modo più coerente con gli orari reali di utilizzo dell’acqua calda.
Le funzioni extra includono la funzione Vacanze, la funzione SRA, le funzioni speciali e la visualizzazione delle prestazioni del sistema. La funzione Vacanze, disponibile solo in riscaldamento, disattiva il riscaldamento durante il periodo di assenza. L’utente attiva la funzione, imposta la data di rientro e salva. Nella data prevista, l’interfaccia riprende il funzionamento nella modalità precedentemente impostata. La funzione SRA, cioè Regolazione Automatica, imposta automaticamente il regime di funzionamento in base al tipo di installazione e alle condizioni ambientali. Il manuale spiega che la termoregolazione consiste nel mantenere costante la temperatura interna dell’edificio al variare della temperatura esterna; grazie alla tecnologia SRA, il sistema regola i parametri per garantire la temperatura desiderata contenendo il consumo di energia elettrica. Se la temperatura dell’acqua di riscaldamento o raffrescamento non corrisponde a quella desiderata, si può intervenire con una correzione tramite i parametri di temperatura impostata. Le funzioni speciali comprendono la modalità silenziosa, che limita la potenza della pompa di calore per ridurre la rumorosità, con possibilità di impostare orari di attivazione e disattivazione, e il Delta T Setpoint Sanitario fotovoltaico, che aumenta il setpoint sanitario quando è disponibile energia extra dal sistema fotovoltaico.
La sezione sui codici errore spiega come comportarsi in caso di blocco. Quando il sistema si arresta, il display dell’interfaccia mostra un codice errore collegato al tipo di arresto e alla causa. Per ripristinare il funzionamento bisogna seguire le istruzioni mostrate sul display; se l’errore persiste, il manuale consiglia l’intervento del Centro Assistenza Tecnico autorizzato. La tabella riporta numerosi errori, tra cui sonda esterna difettosa, sovraccarico alimentazione bus, sonde mandata e ritorno difettose sulle zone, sovratemperature, errore comunicazione con pompa di calore, errore pressione circuito riscaldamento, sonda bollitore difettosa nelle versioni ARIANEXT FLEX, errore termostato pavimento, errore circolazione acqua, errore anodo, errore pompa di calore, schema idraulico da definire, contatto tariffa ridotta non presente, sovratemperatura in raffrescamento, flussostato incollato, errore compressore, ciclo di sanificazione non completato, funzione BOOST sanitaria non completata e temperatura pompa di calore fuori dal range operativo. Questa tabella non serve all’utente per riparare da solo il sistema, ma per capire la natura dell’anomalia e comunicare informazioni più precise al tecnico.
La funzione antigelo è un’altra protezione importante. Il sistema ARIANEXT controlla la temperatura dell’acqua in uscita dall’unità interna e attiva i dispositivi presenti se questa rimane sotto gli 8 °C per più di due minuti consecutivi. Il manuale precisa però che l’antigelo funziona correttamente solo se la pressione dell’impianto è compresa tra 0,6 e 3 bar, se il sistema è alimentato elettricamente e se, al momento della richiesta di attivazione, non è presente alcun errore di funzionamento. Questo punto è fondamentale: mettere il sistema su OFF non significa togliere ogni protezione, ma la protezione antigelo richiede comunque alimentazione elettrica, pressione adeguata e assenza di guasti bloccanti. La manutenzione, infine, viene indicata come obbligatoria e indispensabile per garantire corretto funzionamento, sicurezza e durata del sistema. Nel complesso, il manuale del Chaffoteaux ARIANEXT-R insegna all’utente a usare l’interfaccia Expert Control per gestire temperatura ambiente, riscaldamento, raffrescamento, acqua calda sanitaria, programmi orari, modalità manuale, vacanze, funzione SRA, modalità silenziosa, BOOST e schermate informative, ma allo stesso tempo stabilisce un confine netto: regolazioni ordinarie e consultazione dei messaggi sono attività dell’utente, mentre installazione, prima accensione, manutenzione, riparazioni e problemi persistenti devono essere affidati a personale qualificato.
Manuale di Istruzioni Termostato Chaffoteaux ARIANEXT-R 4 – 6 – 8 – 12 – 15 kW PDF
Per facilitare l’installazione, l’uso e la manutenzione del termostato Chaffoteaux ARIANEXT-R nelle sue diverse potenze (4, 6, 8, 12 e 15 kW), mettiamo a disposizione il manuale di istruzioni in formato PDF. Questo documento ufficiale fornisce tutte le informazioni tecniche e pratiche necessarie per un corretto funzionamento dell’apparecchio, guidando passo dopo passo sia gli utenti che gli installatori. Scaricando il manuale, sarà possibile consultare rapidamente procedure, consigli di utilizzo e indicazioni sulla sicurezza, assicurando così un’esperienza d’uso ottimale e senza inconvenienti.
