In questa pagina è possibile scaricare gratuitamente il manuale di istruzioni in formato PDF del termostato Emmeti Smarty. Il manuale fornisce tutte le informazioni utili per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, con spiegazioni dettagliate sulle funzioni principali e consigli pratici per ottimizzare il comfort domestico. Consultando il documento, sarà più semplice gestire la programmazione della temperatura, risolvere eventuali dubbi e sfruttare al meglio le potenzialità del termostato Emmeti Smarty.
Cosa Troverai nel Manuale Utente Termostato Emmeti Smarty

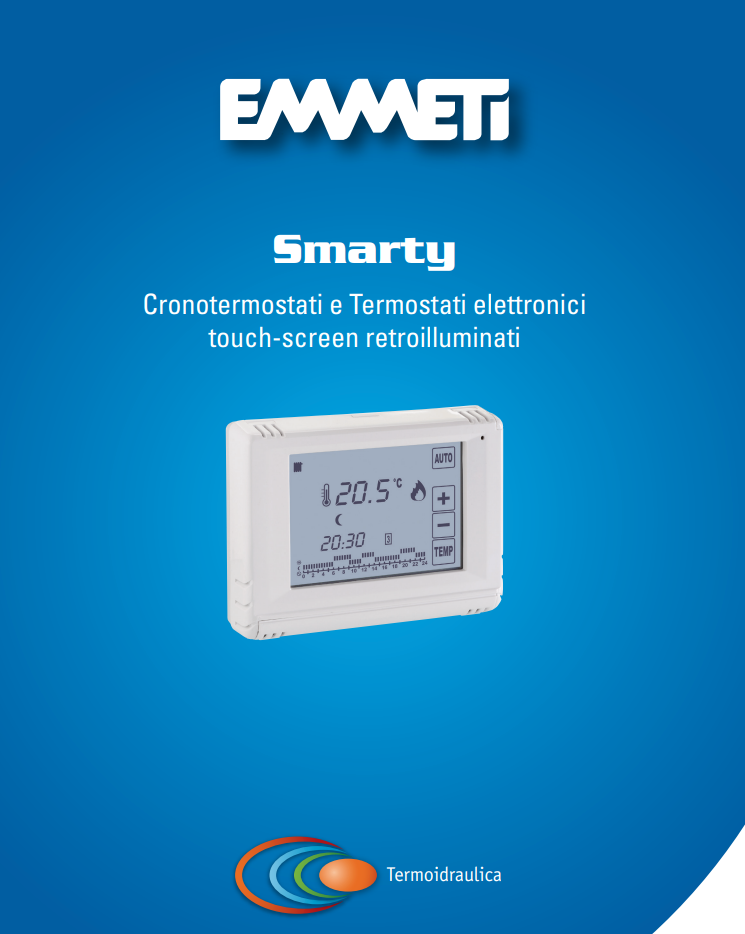

Il documento Emmeti Smarty è una scheda tecnica dedicata alla famiglia di cronotermostati e termostati elettronici touch-screen retroilluminati Smarty, pensati per la gestione della temperatura ambiente in impianti di riscaldamento e di condizionamento. Non si tratta di un manuale operativo lungo e dettagliato come quelli che spiegano passo per passo ogni schermata di configurazione, ma di un documento tecnico-commerciale che riassume impieghi, modelli disponibili, funzioni, simboli visualizzati sul display, dati tecnici, schemi elettrici, modalità di installazione, riferimenti normativi e indicazioni generali di smaltimento. La copertina identifica il prodotto come “Smarty” e lo inserisce nella linea Termoidraulica Emmeti, specificando che si tratta di cronotermostati e termostati elettronici con display touch-screen retroilluminato. L’immagine mostra un dispositivo compatto, con display ampio, tasti virtuali laterali e barra oraria nella parte inferiore, pensato per essere utilizzato in modo intuitivo direttamente dal frontale.
Il concetto principale del documento è che Smarty serve a mantenere nei locali la temperatura desiderata sia in inverno sia in estate. Questo significa che non è limitato al comando di una caldaia per il riscaldamento, ma può anche essere configurato per comandare un impianto di condizionamento. La scheda sottolinea il design elegante e l’ampio display touch-screen da 3,8 pollici, elemento che distingue Smarty da termostati più tradizionali con tasti meccanici o manopole. Il display non serve solo a mostrare la temperatura, ma anche a rappresentare i programmi orari, il livello di temperatura attivo, la modalità di funzionamento, l’eventuale richiesta di accensione dell’impianto, lo stato delle batterie nei modelli alimentati a pile e altre informazioni operative. L’utente interagisce con il dispositivo tramite aree touch e, secondo le figure del manuale, anche mediante uno stilo fornito o previsto per l’uso del touch screen.
La famiglia Smarty è composta da tre modelli principali. Il primo è il cronotermostato settimanale, il più completo, dotato di programmazione oraria della temperatura su tre livelli: comfort, risparmio e off con funzione antigelo. La programmazione può essere diversificata per ciascun giorno della settimana, quindi l’utente può impostare un profilo diverso per lunedì, martedì, weekend o altri giorni. Il secondo modello è il termostato giornaliero, che dispone di programmazione oraria su due livelli, comfort e risparmio, uguale per ogni giorno della settimana. Questo modello è adatto a chi ha abitudini abbastanza regolari e non ha bisogno di differenziare i programmi giorno per giorno. Il terzo è il termostato base, pensato per il solo utilizzo manuale. In questo caso non si parla di vera programmazione oraria: l’utente imposta una temperatura fissa di esercizio e il dispositivo comanda l’impianto come un termostato elettronico semplice, pur mantenendo alcune funzioni come la modalità estate/inverno, lo spegnimento con antigelo e il menu di configurazione iniziale.
Una caratteristica importante è che tutti i modelli sono disponibili sia con alimentazione di rete sia con alimentazione a batterie. La versione alimentata a batterie ha il vantaggio di poter sostituire facilmente un vecchio termostato meccanico senza richiedere nuovi cavi elettrici di alimentazione. Questo è un punto pratico molto rilevante nelle abitazioni esistenti: se nella scatola o nel punto di installazione arrivano soltanto i fili del contatto caldaia, la versione a batterie evita opere murarie o modifiche elettriche. La versione alimentata a rete, invece, consente alcune funzioni aggiuntive, come il contatto per attuatore telefonico o commutatore estate/inverno centralizzato, descritto negli schemi elettrici. La scelta tra batterie e rete dipende quindi dall’impianto esistente, dalle esigenze di controllo remoto e dalla disponibilità di alimentazione nel punto di installazione.
Il cronotermostato settimanale è il modello più evoluto. Il documento indica che può funzionare automaticamente con programmazione differenziata per ciascun giorno della settimana e dispone di quaranta programmi settimanali già precompilati. La presenza di programmi già pronti facilita l’avvio, perché l’utente non deve necessariamente costruire da zero ogni fascia oraria. I tre livelli di temperatura sono comfort, risparmio e off con funzione antigelo. L’intervallo minimo di programmazione è di trenta minuti, quindi la giornata può essere gestita con una buona precisione, adatta a distinguere rientri, assenze, ore notturne e periodi di comfort. Oltre al funzionamento automatico, il modello settimanale permette il funzionamento manuale permanente, cioè la selezione di una temperatura fissa di esercizio, e il funzionamento manuale temporaneo con programma vacanze. Quest’ultima funzione consente di impostare una temperatura temporanea per un certo intervallo di tempo, al termine del quale il dispositivo torna automaticamente alla programmazione normale senza intervento dell’utente. È una funzione utile quando si parte per qualche giorno o quando si vuole mantenere una temperatura ridotta senza modificare il programma settimanale.
Sempre nel modello settimanale, lo spegnimento dell’impianto non equivale necessariamente a totale assenza di protezione. La scheda parla infatti di spegnimento con impostazione di una temperatura antigelo. Questo significa che, anche quando l’impianto è spento per il comfort ordinario, Smarty può mantenere una soglia minima per evitare temperature troppo basse nei locali o rischi per l’impianto. Il modello settimanale gestisce anche il funzionamento stagionale in riscaldamento e condizionamento e dispone di un menu di configurazione iniziale. Nelle versioni con alimentazione di rete è presente un contatto per attuatore telefonico, utile per la gestione remota del cronotermostato, oppure per un commutatore estate/inverno centralizzato. Il documento segnala anche la presenza di una suoneria promemoria, funzione che può servire per richiamare l’attenzione dell’utente in determinate condizioni o impostazioni.
La pagina del cronotermostato settimanale illustra in dettaglio i simboli del display. In alto compaiono i tasti per selezionare funzionamento invernale o estivo, copiare la programmazione oraria, spegnere l’impianto con eventuale antigelo, attivare il manuale temporaneo, il manuale permanente e il funzionamento automatico secondo fasce orarie. Compare anche l’indicazione di batterie scariche nei modelli alimentati a batterie. Sul lato del display sono rappresentati i tasti più e meno per regolare le temperature ambiente, il tasto TEMP per selezionare i livelli di temperatura da regolare, il tasto MEM per memorizzare le impostazioni, il tasto PROG per entrare nella programmazione automatica e i tasti di spostamento. Il display mostra la temperatura ambiente rilevata, l’unità di misura in gradi Celsius o Fahrenheit, i simboli di accensione dell’impianto invernale o estivo, il giorno corrente nell’ambito settimanale, la barra del programma orario e l’indicazione alternata dell’orario corrente e della temperatura di regolazione attiva. La barra oraria da 0 a 24 ore permette di vedere graficamente i periodi e i livelli di temperatura, rendendo più chiara la programmazione rispetto a un elenco di orari.
Il termostato giornaliero, pur essendo meno completo del settimanale, mantiene molte funzioni importanti. La sua programmazione è giornaliera e usa due livelli di temperatura, comfort e risparmio, con intervallo minimo di un’ora. Questo significa che il profilo impostato si ripete uguale tutti i giorni. È una soluzione adatta per abitazioni o locali con orari stabili, dove non serve una programmazione diversa tra giorni feriali e festivi. Anche il modello giornaliero prevede funzionamento manuale permanente, spegnimento con temperatura antigelo, funzionamento stagionale in riscaldamento e condizionamento, menu di configurazione iniziale, contatto per attuatore telefonico o commutatore estate/inverno centralizzato nelle versioni a rete, e suoneria promemoria. Il display del giornaliero mostra simboli simili al settimanale, ma non ha la gestione dei sette giorni. Sono presenti tasti per il menu principale, regolazione dell’ora, programmazione, memorizzazione, manuale permanente, automatico, spegnimento, regolazione delle temperature, selezione del livello comfort o ridotto, indicazione batterie scariche, accensione estiva e invernale, temperatura rilevata, programma orario, orario corrente e livello di temperatura selezionato.
Il termostato base è invece il modello più semplice. La sua funzione principale è il funzionamento manuale con selezione di una temperatura fissa di esercizio. Non è pensato per seguire fasce orarie programmate, ma per mantenere stabilmente la temperatura impostata. Dispone comunque di spegnimento con impostazione di una temperatura antigelo, mantenuta come un normale setpoint, e può funzionare sia in riscaldamento sia in condizionamento. Anche qui è previsto il menu di configurazione iniziale e, nelle versioni con alimentazione di rete, il contatto per attuatore telefonico o commutatore estate/inverno centralizzato. Il display del modello base è più essenziale: mostra l’unità di misura, i tasti di regolazione, il tasto TEMP, l’indicazione batterie scariche per i modelli a batteria, i simboli di accensione estiva e invernale, la temperatura ambiente rilevata, la temperatura di regolazione attiva, il livello selezionato e i tasti di spostamento. Questo modello è adatto a chi vuole la precisione e la leggibilità di un termostato elettronico touch-screen, ma non ha necessità di programmazione temporale.
I dati tecnici riassumono le prestazioni della famiglia. Le dimensioni esterne sono 120 x 90 x 28 mm, quindi Smarty è un dispositivo compatto e adatto al montaggio su parete o su scatola 503. Il display touch screen retroilluminato misura 80 x 55 mm, pari a 3,8 pollici. Il campo di regolazione della temperatura va da 4 a 40 °C, oppure da 40 a 99,4 °F, con passo di 0,5 °C o °F modificabile. Il differenziale di accensione e spegnimento dell’impianto è 0,5 °C. Questo differenziale evita commutazioni troppo frequenti: in riscaldamento, per esempio, l’impianto non si accende e spegne a ogni minima variazione di decimo di grado, ma segue una soglia di intervento più stabile. La temperatura di funzionamento e stoccaggio va da 0 a 40 °C. L’alimentazione può essere a batterie, con due batterie alcaline formato AAA-LR3 da 1,5 V, oppure a rete da 110 a 230 Vac a 50/60 Hz. Il contatto di attivazione impianto è un relè con un contatto libero in deviazione, adatto a 6-230 Vac, con portata massima 5(0,5) A. Il grado di protezione è IP20, quindi il dispositivo è destinato ad ambienti interni asciutti e non a luoghi esposti ad acqua o polvere intensa.
Gli schemi elettrici spiegano la logica di collegamento. Nella versione a 230 V sono presenti i morsetti per alimentazione elettrica, il fermacavi e i morsetti di collegamento al relè per l’attuatore impianto. Il contatto di attivazione impianto usa i morsetti 1, 2 e 3. I morsetti 1-3 sono chiusi quando Smarty richiede l’accensione dell’impianto, mentre i morsetti 1-2 sono aperti alla richiesta di accensione. Quando il cronotermostato è in posizione off viene chiuso il contatto 1-2. Nel caso di comando di una valvola di zona, il documento chiarisce che i morsetti 1-3 possono comandare la valvola in apertura e i morsetti 1-2 la chiusura. Questa informazione è importante perché Smarty non comanda solo caldaie, ma può essere inserito in impianti con valvole, zone o attuatori.
Il contatto per attivatore telefonico o commutatore estate/inverno centralizzato è disponibile solo nelle versioni alimentate a 230 V. Il contatto chiuso abilita il funzionamento richiesto e può essere utilizzato per l’accensione o spegnimento a distanza del cronotermostato. L’esempio mostrato nella scheda rappresenta Smarty collegato a un modulo GSM per accensione a distanza e a una caldaia Emmeti Niña S. In alternativa, lo stesso contatto può essere usato per la commutazione estate/inverno centralizzata. In questo caso, però, non può più essere usato anche per l’accensione o lo spegnimento remoto. Il documento aggiunge che, se in un impianto vengono installati due o più Smarty e si collegano in parallelo i contatti di ingresso, chiudendo il contatto è possibile far commutare la stagione a tutti i dispositivi in modo centralizzato. Questa funzione è utile in impianti multi-zona, uffici, strutture ricettive o edifici in cui si desidera passare tutti i termostati da inverno a estate con un unico comando.
Le tipologie di installazione mostrate nella scheda comprendono montaggio a parete e montaggio su scatola 503, con indicazione della versione a 230 V. Il disegno mostra il profilo laterale del dispositivo e l’alloggiamento nella scatola, evidenziando che Smarty può essere integrato in installazioni standard da incasso. Dal punto di vista normativo, la scheda dichiara che Smarty risponde ai requisiti del DPR 412/93 come strumento idoneo ai casi definiti dai commi 4, 5 e 6 dell’articolo 7. Viene inoltre indicato che le limitazioni dell’orario di esercizio previste dall’articolo 9 non si applicano, in determinate condizioni, agli impianti autonomi con generatori di calore conformi alle nuove norme quando viene adottato un cronotermostato Smarty. Il prodotto è dichiarato conforme alle direttive 2014/30/CE sulla compatibilità elettromagnetica e 2014/35/CE sulla bassa tensione. Secondo il regolamento delegato UE n. 811/2013, il dispositivo di controllo della temperatura è indicato come Classe I e contribuisce per l’1% all’efficienza energetica stagionale del riscaldamento d’ambiente.
La parte finale richiama il rispetto dell’ambiente. Per lo smaltimento corretto, i materiali devono essere separati e conferiti secondo la normativa vigente. Viene anche indicato che i dati della pubblicazione possono subire modifiche in qualsiasi momento per esigenze tecniche o commerciali, senza preavviso, e che Emmeti non si ritiene responsabile di eventuali errori o inesattezze. Nel complesso, il documento presenta Smarty come una famiglia di dispositivi moderni, pensati per rendere più comoda e leggibile la regolazione climatica domestica. Il modello settimanale è il più adatto a chi desidera programmazione completa e differenziata per ogni giorno, con tre livelli e programma vacanze. Il modello giornaliero è indicato per chi vuole una programmazione semplice e ripetitiva, con due livelli. Il modello base è destinato a chi cerca solo regolazione manuale. Tutti condividono display touch retroilluminato, funzionamento estate/inverno, controllo della temperatura ambiente, possibilità di spegnimento con antigelo, e disponibilità in versione a batterie o a rete. La scheda insiste quindi su tre vantaggi principali: comfort, perché la temperatura viene regolata secondo le esigenze dell’utente; risparmio energetico, perché comfort e riduzione possono alternarsi nel tempo; flessibilità installativa, perché sono disponibili alimentazione a batterie, alimentazione a rete, contatti remoti e montaggio su scatola 503.
Manuale di Istruzioni Termostato Emmeti Smarty PDF
Per facilitare l’installazione e l’utilizzo corretto del termostato Emmeti Smarty, mettiamo a disposizione il manuale di istruzioni in formato PDF. Questo documento contiene tutte le informazioni necessarie per configurare e gestire il dispositivo in modo semplice e sicuro, oltre a suggerimenti utili per la risoluzione dei problemi più comuni. Scaricando il manuale, avrai sempre a portata di mano una guida completa e dettagliata che ti accompagnerà in ogni fase dell’utilizzo del tuo termostato.
