In questa pagina puoi trovare il manuale di istruzioni in formato PDF per il Termostato Hermann Saunier Duval Cronocomando, disponibile per il download gratuito. Il manuale fornisce tutte le informazioni necessarie per l’installazione, la configurazione e l’utilizzo corretto del dispositivo, oltre a consigli utili per la manutenzione e la risoluzione dei problemi più comuni. Scaricando il documento potrai consultare facilmente le istruzioni ufficiali e sfruttare al meglio le funzionalità del tuo termostato, assicurando comfort e risparmio energetico nella tua abitazione.
Cosa Troverai nel Manuale Utente Termostato Hermann Saunier Duval Cronocomando
Il manuale del Cronocomando Hermann Saunier Duval descrive un comando remoto evoluto per caldaie Hermann predisposte, capace di funzionare come interfaccia di gestione della caldaia, regolatore ambiente e programmatore settimanale. Il documento chiarisce subito un punto essenziale: il Cronocomando non è un normale cronotermostato universale, ma un dispositivo pensato per lavorare solo in abbinamento alle caldaie Hermann compatibili. Questo significa che non va considerato come un semplice contatto ambiente da collegare a qualsiasi generatore, perché comunica con la scheda della caldaia e permette di gestire funzioni che vanno oltre il classico acceso o spento. Una volta collegato alla caldaia, il libretto diventa parte integrante della documentazione dell’impianto e deve essere conservato insieme al manuale della caldaia, perché molte funzioni e molti allarmi dipendono dal modello specifico installato.
La prima parte del manuale è dedicata alle avvertenze e all’installazione. I simboli usati nel documento distinguono i pericoli generici, i pericoli elettrici e le avvertenze relative a possibili malfunzionamenti o danni materiali. Questa impostazione serve a far capire che il Cronocomando, pur essendo un apparecchio piccolo e apparentemente semplice, è collegato alla caldaia e deve essere installato correttamente. Il manuale raccomanda di leggere anche il libretto della caldaia, perché tutto ciò che non viene spiegato nel documento del Cronocomando resta disciplinato dalla documentazione del generatore. La parte per il tecnico indica che il controllo remoto deve essere fissato a parete a circa 1,5 metri dal pavimento, in un punto lontano da porte d’ingresso, finestre e fonti di calore che potrebbero falsare la lettura della temperatura ambiente. Questo dettaglio è molto importante: se il dispositivo viene installato vicino a una finestra fredda, a una porta soggetta a correnti d’aria o sopra un termosifone, la temperatura rilevata non sarà rappresentativa della stanza e la regolazione del riscaldamento diventerà imprecisa.
Il collegamento elettrico avviene tramite due conduttori non polarizzati collegati alla scheda di modulazione della caldaia. Il manuale precisa che non è necessario rispettare la polarità, quindi i due fili possono essere collegati indifferentemente nei morsetti previsti. Il cavo consigliato è bipolare, con sezione massima di 1 mm², e la lunghezza massima non deve superare 50 metri. Il documento evidenzia una prescrizione fondamentale: per nessun motivo il comando remoto deve essere collegato alla tensione elettrica a 230 V. È un dispositivo di comando a bassa tensione e un collegamento errato alla rete elettrica potrebbe danneggiare l’elettronica o creare un pericolo. Inoltre, il cavo del Cronocomando non deve essere fatto passare vicino ai cavi di alimentazione a 230 V; se necessario, vanno usate guaine separate. Questa raccomandazione serve a evitare interferenze e problemi di sicurezza.
Il manuale illustra poi il collegamento a diverse caldaie Hermann, tra cui Thesi Condensing, Thesi, modelli System Boiler, Acquaplus, Micra Condensing e Master Condensing. In tutti i casi la logica è simile: bisogna spegnere la caldaia, togliere tensione, accedere alla scheda elettronica, collegare il cavo bipolare ai morsetti previsti per il termostato ambiente, eventualmente collegare la schermatura del cavo a un morsetto di terra se si è usato un cavo schermato, inserire il cavo in un passacavo libero e richiudere con attenzione il cruscotto e il mantello. Le figure del manuale mostrano le sequenze di smontaggio dei mantelli e dei cruscotti per ciascun modello. Questo conferma che la parte di installazione non è destinata all’utente finale: aprire la caldaia, accedere alla scheda e modificare collegamenti interni sono operazioni da tecnico qualificato.
La parte per l’utilizzatore comincia con la descrizione dei tasti e delle indicazioni del Cronocomando. Il dispositivo ha un display ampio, tasti funzione e indicatori che cambiano ruolo durante i menu. Il tasto principale Stand-by, Inverno ed Estate seleziona il modo di funzionamento della caldaia, passando in sequenza tra stand-by, sanitario più riscaldamento, solo sanitario e solo riscaldamento. Il tasto temperature permette di regolare la temperatura dell’impianto di riscaldamento e quella dell’acqua calda sanitaria. Il tasto automatico/manuale seleziona il tipo di regolazione ambiente, cioè programma automatico settimanale oppure temperatura manuale fissa. Il tasto plus/econ/reset attiva le funzioni speciali Econ e Plus e, in caso di anomalia con blocco, può essere usato per tentare il riarmo della caldaia. Il tasto menu apre invece le funzioni avanzate, come timer riscaldamento, informazioni sui dati caldaia, gestione del programma automatico, modifica dei livelli di temperatura, regolazione dell’orologio e, se presente, programmazione del bollitore.
Il display è ricco di simboli. Normalmente mostra la temperatura ambiente misurata dal Cronocomando e l’orologio con giorno e ora correnti. Può visualizzare il grafico del programma giornaliero, la presenza della fiamma, gli allarmi, il funzionamento manuale, lo stand-by, il modo riscaldamento, il modo sanitario e messaggi testuali nella barra inferiore. Il grafico del programma giornaliero è una delle indicazioni più importanti: rappresenta la programmazione dalle 3 del mattino del giorno corrente alle 3 del mattino del giorno successivo, divisa in intervalli di mezz’ora. In questo modo l’utente può vedere a colpo d’occhio quando il riscaldamento lavorerà a temperatura economica, normale o comfort. Il manuale spiega anche che gli indicatori vicino ai tasti mostrano quali pulsanti sono utilizzabili in quel momento, perché durante la programmazione i tasti assumono funzioni diverse rispetto ai simboli stampati.
Un punto molto importante del comando normale riguarda la posizione della caldaia. Il manuale indica che il Cronocomando funziona solo quando la caldaia è impostata in modo Estate. Se la caldaia è impostata in modo Inverno direttamente dal suo pannello, sul display del Cronocomando può comparire la scritta “COMUNICAZ” e il comando remoto non riuscirà ad accendere la caldaia. In questo caso bisogna impostare la caldaia in modo Estate tramite i comandi della caldaia e poi gestire il riscaldamento dal Cronocomando. È una logica che può sembrare controintuitiva, ma serve perché il Cronocomando diventa il vero gestore delle modalità operative. L’utente non deve quindi duplicare i comandi tra caldaia e dispositivo remoto, ma lasciare alla caldaia la predisposizione corretta e usare il Cronocomando per scegliere estate, inverno, sanitario o riscaldamento.
I modi di funzionamento sono quattro. In stand-by, indicato da “OFF”, la caldaia non riscalda gli ambienti e non produce acqua calda sanitaria, ma non è completamente spenta. Restano visibili giorno, ora e temperatura ambiente, si può accedere ad alcune funzioni avanzate e rimangono attivi controlli come antibloccaggio e antigelo, a protezione della caldaia e dell’impianto nell’ambiente controllato dal Cronocomando. Il modo sanitario più riscaldamento è il funzionamento tipico invernale: la caldaia produce acqua calda quando viene richiesta e riscalda gli ambienti quando la temperatura lo richiede. Il modo solo sanitario è il funzionamento tipico estivo: l’acqua calda resta disponibile, ma il riscaldamento ambiente è disattivato. Il modo solo riscaldamento serve invece quando si vuole riscaldare la casa senza produrre acqua calda sanitaria, per esempio in impianti o situazioni specifiche in cui non si desidera attivare il circuito sanitario.
La regolazione delle temperature della caldaia riguarda due valori diversi. Il primo è la temperatura dell’impianto di riscaldamento, cioè la temperatura dell’acqua che circola nei radiatori o nel circuito di riscaldamento. Il manuale spiega che, se gli ambienti impiegano troppo tempo a scaldarsi o non raggiungono mai il valore desiderato, la temperatura dell’impianto potrebbe essere troppo bassa, soprattutto nei periodi freddi. Al contrario, se la temperatura ambiente supera abbondantemente quella impostata, specialmente con radiatori ad alta inerzia come quelli in ghisa o nei periodi miti, la temperatura dell’impianto potrebbe essere troppo alta. In modalità inverno o solo riscaldamento, si preme il tasto temperature fino alla regolazione del riscaldamento, poi si modifica il valore con i tasti più e meno. Se è presente una sonda esterna, la temperatura dell’impianto viene regolata automaticamente in base alla temperatura esterna e ad altri fattori impostati dal tecnico. In quel caso l’utente stabilisce soprattutto il valore massimo che la temperatura dell’impianto può raggiungere.
Il secondo valore è la temperatura dell’acqua calda sanitaria. Il manuale consiglia di regolarla in base alle esigenze reali, evitando temperature eccessive. Se sono presenti miscelatori, viene suggerito un valore che offra comfort con circa due terzi di acqua calda e un terzo di acqua fredda. Questo consente di avere margine quando serve acqua più calda, senza surriscaldare inutilmente gli organi della caldaia. Il documento sottolinea che una temperatura sanitaria troppo alta, a parità di durezza dell’acqua, è una delle principali cause di incrostazioni calcaree. Per regolarla bisogna essere in modo inverno o estate, premere il tasto temperature fino alla scritta relativa al sanitario e usare più e meno per modificare il valore.
La termoregolazione degli ambienti può essere automatica o manuale. In automatico, il Cronocomando funziona come un cronotermostato settimanale, regolando la temperatura ambiente momento per momento in base a un programma. Il grafico sul display mostra la giornata corrente, divisa in mezz’ore, e indica quale livello di temperatura è previsto in ogni fascia. I livelli sono tre: T0, T1 e T2. In fabbrica T0 corrisponde a 15 °C ed è pensato come livello economico o notturno; T1 corrisponde a 20 °C ed è il livello normale; T2 corrisponde a 21 °C ed è il livello comfort. Questi valori possono essere modificati dall’utente. Ogni giorno della settimana può avere un grafico diverso e il programma settimanale si ripete ciclicamente. Il passaggio da un giorno all’altro avviene alle 3 di notte, non a mezzanotte, perché il grafico giornaliero va dalle 3 alle 3 del giorno successivo.
La modalità manuale temporanea è pensata per modifiche provvisorie senza perdere il programma automatico. Se il riscaldamento sta funzionando in automatico e si vuole aumentare o diminuire momentaneamente la temperatura, basta usare i tasti più o meno. Il Cronocomando mantiene la temperatura scelta fino al successivo cambio di livello previsto dal grafico, poi torna automaticamente al programma. Questo è utile quando, per esempio, si ricevono ospiti, si resta svegli più del previsto o si vuole un comfort leggermente maggiore per qualche ora. La modifica non cambia il valore del livello T0, T1 o T2, ma agisce solo temporaneamente. In modalità manuale vera e propria, invece, il grafico non viene seguito: l’utente imposta una temperatura fissa e il sistema la mantiene a tempo indeterminato, come farebbe un normale termostato ambiente.
Il menu delle funzioni avanzate permette di gestire impostazioni più articolate. Il timer riscaldamento forza il riscaldamento a una temperatura scelta per un tempo scelto, fino a un massimo di 12 ore, poi il sistema torna al funzionamento precedente. È utile quando si vuole una variazione temporanea precisa, senza dover ricordare di ripristinare il programma. La funzione informazioni dati caldaia consente di visualizzare dati misurati dai sensori, come temperatura esterna se presente, temperatura di mandata, potenza del bruciatore in percentuale, temperatura sanitaria, portata sanitaria, stato del sanitario, temperatura di ritorno, temperatura ambiente e, su alcuni modelli a condensazione, velocità del ventilatore. Alcuni dati possono non essere disponibili a seconda della caldaia e in quel caso il display mostra trattini.
La gestione del programma automatico è una parte centrale del manuale. L’utente può caricare uno dei cinque programmi preimpostati o creare una programmazione personalizzata. I programmi standard sono pensati per situazioni comuni, come abitazione con persone fuori casa nei giorni feriali, rientro a pranzo, uso ufficio, lavoro part-time pomeridiano o presenza diurna continuativa. Caricare un programma preimpostato cancella eventuali personalizzazioni precedenti, quindi va fatto con consapevolezza. La modifica manuale del programma avviene scegliendo il giorno della settimana, spostandosi lungo il grafico in intervalli di mezz’ora e assegnando a ciascun punto il livello T0, T1 o T2. Il manuale spiega anche che è possibile copiare la programmazione di un giorno su quello successivo, funzione comoda quando si vogliono giornate feriali uguali. Le temperature associate ai livelli T0, T1 e T2 possono essere cambiate dal menu impostazioni, così l’utente può trasformare, per esempio, il comfort da 21 °C a 20,5 °C o la temperatura economica da 15 °C a 16 °C, secondo le proprie abitudini.
Il Cronocomando permette anche di regolare orologio e giorno della settimana. Questa operazione è essenziale perché tutta la programmazione dipende dall’orario corretto. Se l’ora è sbagliata, il riscaldamento partirà nelle fasce sbagliate. Le funzioni speciali Econ e Plus servono invece a modificare temporaneamente il comportamento della caldaia secondo logiche di risparmio o maggiore comfort, se supportate dal modello collegato. Il manuale tratta inoltre la programmazione del bollitore, quando presente. In questo caso il sanitario può essere escluso, gestito con un programma automatico dedicato, sincronizzato con il programma riscaldamento oppure controllato tramite un timer sanitario. Le funzioni bollitore non sono sempre disponibili, perché dipendono dal tipo di caldaia e dalla presenza effettiva dell’accumulo sanitario.
La parte sugli allarmi spiega come il Cronocomando ripete le segnalazioni della caldaia. In caso di problema compare il simbolo di allarme, una scritta come “RESET CALDAIA”, “ANOMALIA” o “RIC SERVICE”, e un codice di errore. Le descrizioni dei codici vanno cercate nel manuale della caldaia, perché variano secondo il modello. Quando compare “RESET CALDAIA”, il Cronocomando permette di tentare il riarmo premendo il tasto reset sul comando remoto, invece di agire direttamente sulla caldaia. Se però vengono effettuate cinque operazioni di reset, compare “ANOMALIA” e il manuale indica di togliere alimentazione alla caldaia per alcuni secondi tramite l’interruttore esterno. Se il problema persiste o il blocco si ripete, bisogna chiamare il servizio assistenza. Gli allarmi con scritta “RIC SERVICE” devono normalmente essere risolti da un tecnico abilitato, perché indicano probabili guasti a componenti della caldaia o richiedono competenze specifiche.
Nel complesso, il manuale del Cronocomando Hermann Saunier Duval descrive un dispositivo molto più completo di un termostato tradizionale. Serve a comandare la caldaia, scegliere il modo di funzionamento, regolare riscaldamento e sanitario, programmare la temperatura ambiente per tutta la settimana, usare livelli comfort, normale ed economico, consultare dati tecnici, gestire eventuale bollitore e interpretare allarmi. Per l’utente il vantaggio principale è avere un unico punto di controllo dell’impianto, con funzioni automatiche evolute e possibilità di regolazioni temporanee. Per il tecnico, invece, il manuale fornisce le istruzioni per installarlo nella posizione corretta, collegarlo alle caldaie compatibili, evitare errori elettrici e consegnare all’utente un sistema pronto all’uso. Il messaggio pratico del documento è chiaro: il Cronocomando funziona bene solo se è installato correttamente, se la caldaia è predisposta e impostata nel modo richiesto, se l’orologio è corretto e se l’utente distingue tra programmazione automatica, regolazione manuale, timer temporaneo, funzioni speciali e veri allarmi da assistenza.

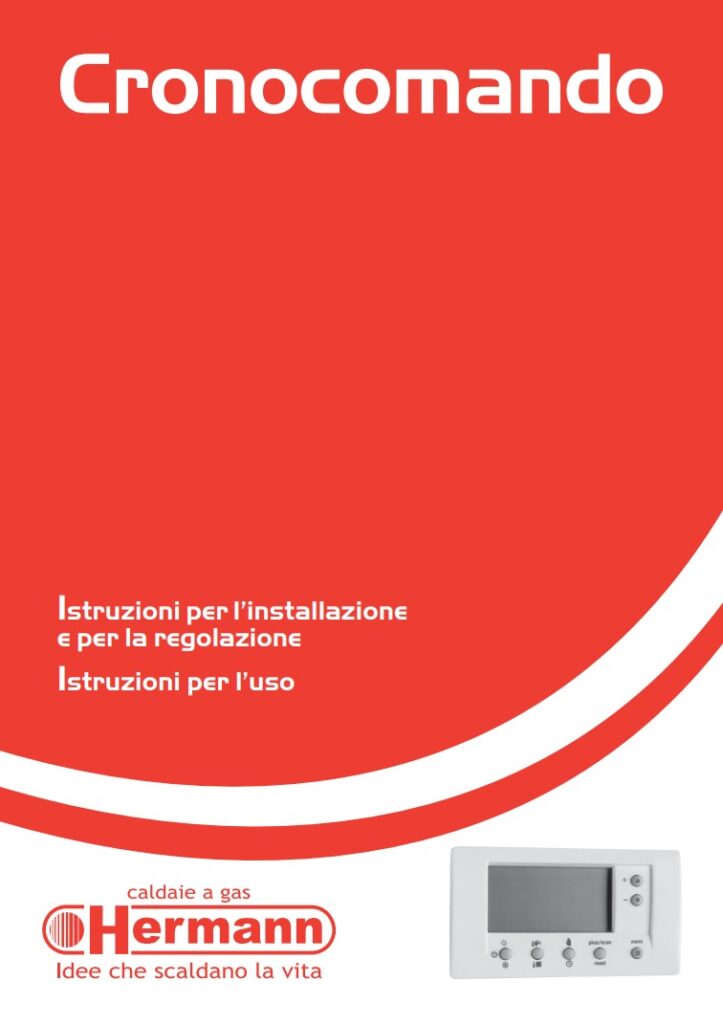

Manuale di Istruzioni Termostato Hermann Saunier Duval Cronocomando PDF
Se hai bisogno di consultare le istruzioni dettagliate per l’installazione, la programmazione o l’utilizzo del tuo termostato Hermann Saunier Duval Cronocomando, qui troverai il manuale ufficiale in formato PDF. Questo documento ti guiderà passo dopo passo attraverso tutte le funzionalità del dispositivo, aiutandoti a risolvere eventuali dubbi e a sfruttare al meglio le potenzialità del tuo termostato. Il manuale è disponibile per il download gratuito, così potrai averlo sempre a portata di mano quando ne avrai bisogno.
