In questa pagina puoi trovare il manuale di istruzioni completo della caldaia Buderus Logamax U122 in formato PDF, pronto per essere scaricato gratuitamente. Il manuale contiene tutte le informazioni necessarie per l’installazione, l’utilizzo corretto, la manutenzione e la risoluzione dei problemi più comuni relativi a questo modello di caldaia. Consultare il manuale ufficiale è fondamentale per garantire il funzionamento sicuro ed efficiente dell’apparecchio e per preservarne la durata nel tempo. Scarica il documento per avere sempre a portata di mano tutte le indicazioni e i consigli utili direttamente dal produttore.
Cosa Troverai nel Manuale Utente Caldaia Buderus Logamax U122

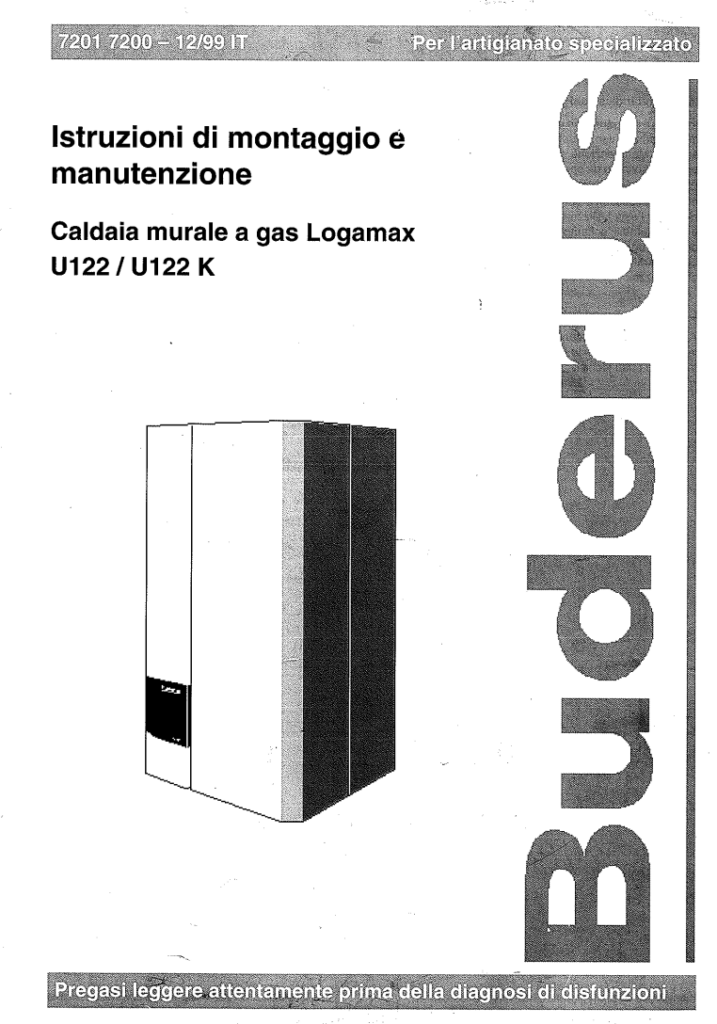

Il manuale della caldaia murale a gas Buderus Logamax U122 / U122K è un documento per “artigianato specializzato”, quindi rivolto a installatori e manutentori, e in poche pagine riassume le prescrizioni normative essenziali, gli ingombri con gli attacchi idraulici e gas, e una sintesi dei dati tecnici e prestazionali per la versione solo riscaldamento (U122) e per la versione combinata con acqua calda sanitaria (U122K).
La parte iniziale, indicata come “Prescrizioni, direttive”, chiarisce il perimetro normativo e le responsabilità. Il manuale colloca la U122/U122K nell’ambito delle direttive e norme europee di riferimento (apparecchi a gas e componenti di sicurezza) e ribadisce che, per installazione ed esercizio dell’impianto, vanno rispettate le regole della tecnica e le disposizioni dell’ispettorato edile e della legge. Viene sottolineato che montaggio, collegamento gas, collegamento scarico fumi, messa in servizio e manutenzione possono essere eseguiti solo da ditta specializzata, e che gli interventi sulle parti gas devono essere svolti da ditta autorizzata. Una nota operativa rilevante è la raccomandazione di eseguire pulizia e manutenzione almeno una volta l’anno, verificando che l’intero impianto funzioni correttamente e rimuovendo subito eventuali difetti riscontrati. Nella stessa sezione sono riportate anche informazioni di “identità prodotto”: le tipologie costruttive ammesse per lo scarico fumi (con riferimento alle categorie C e B elencate nel manuale), la categoria gas per l’Italia e i dati elettrici principali (alimentazione 230 Vac, 50 Hz e grado di protezione IPX4D). È anche indicato che le caldaie sono fornite di serie per gas metano H, con possibilità di trasformazione per funzionamento a gas liquido.
La sezione “Dimensioni, attacchi gas e idraulici” è la parte più “da cantiere”, perché consente di predisporre correttamente le tubazioni. Il manuale riporta i disegni quotati frontale e laterale dell’apparecchio con gli ingombri principali (altezza, larghezza e profondità) e, soprattutto, la posizione e la denominazione degli attacchi inferiori. Viene spiegata la legenda: mandata caldaia (VK) e ritorno caldaia (RK) con attacchi da 3/4″, attacco gas (GAS) con 3/4″, scarico valvola di sicurezza (AS) con 3/4″, e, per la versione combinata U122K, entrata acqua calda (AB) e entrata acqua fredda (EK) con 1/2″; sono inoltre indicati gli attacchi dedicati al collegamento di un accumulatore (VS e RS) con 1/2″ quando l’impianto prevede bollitore esterno. Questi schemi servono a stabilire la sequenza di predisposizione dei rubinetti di intercettazione e delle linee, evitando di scambiare i rami e riducendo il rischio di errori di montaggio.
Nell’appendice dei dati tecnici, il manuale mette a confronto in tabella le prestazioni della Logamax U122-24 (solo riscaldamento) e della Logamax U122-24K (combinata). Per entrambe viene riportato il campo di potenza nominale a metano, con valori attorno agli 11–24 kW, e un rendimento globale normalizzato indicato al 92,5% sulla curva termica 75/60 °C. Sul lato riscaldamento viene indicato il range di temperatura dell’acqua di riscaldamento (40–90 °C), la portata massima e la portata con prevalenza residua specificata, oltre alla temperatura massima dell’acqua di riscaldamento. È riportata anche la capacità dello scambiatore primario (0,7 l) e i dati del vaso di espansione integrato (capacità 12 l e precompressione 0,75 bar). Per lo scarico fumi viene indicato il diametro 60/100 e le tipologie di collegamento ammesse.
La tabella evidenzia poi la differenza principale tra U122 e U122K sul circuito sanitario. Per la U122K viene indicata la potenza per acqua calda, la capacità d’acqua nello scambiatore a piastre, la quantità erogata a ΔT 45 °C (circa 9,7 l/min) e la temperatura acqua calda regolabile tra 40 e 60 °C; vengono riportate anche la pressione minima e massima di collegamento lato sanitario (0,75–10 bar). Nelle tabelle finali sono riportati ulteriori dati utili a dimensionare l’installazione: attacchi (gas, riscaldamento e eventuale accumulatore), massa e temperatura dei gas combusti a pieno carico e a carico parziale, fattori di norma per emissioni di CO e NOx (indicati come inferiori a 60 mg/kWh), valori di CO₂ ai diversi carichi per metano e per gas liquido, prevalenza disponibile del ventilatore (con nota legata a un anello di riduzione), dimensioni complessive 850×480×370 mm e peso (circa 43 kg per U122 e 47 kg per U122K), oltre ai dati elettrici e al tipo di protezione IPX4D.
Manuale di Istruzioni Caldaia Buderus Logamax U122 PDF
All’interno di questa sezione è possibile trovare il manuale di istruzioni della caldaia Buderus Logamax U122 in formato PDF, pensato per offrire agli utenti una guida completa e facilmente consultabile. Il documento contiene tutte le informazioni necessarie per l’installazione, l’uso corretto e la manutenzione dell’apparecchio, permettendo così di sfruttarne al meglio le funzionalità in totale sicurezza. Scaricando il manuale, sarà possibile avere sempre a portata di mano un prezioso riferimento tecnico sia per gli utenti privati sia per i professionisti del settore.
