In questa pagina è possibile scaricare il manuale di istruzioni in formato PDF del termostato Sabiana 9066630-X, uno strumento essenziale per chi desidera installare, configurare e utilizzare correttamente il dispositivo. Il manuale fornisce informazioni dettagliate sulle funzionalità, le modalità di programmazione e le procedure di manutenzione, consentendo di sfruttare al meglio tutte le potenzialità del termostato. Grazie a una guida chiara e completa, sarà semplice gestire il comfort degli ambienti e garantire un funzionamento efficiente e sicuro dell’impianto.
Cosa Troverai nel Manuale Utente Termostato Sabiana 9066630-X
Il manuale del termostato Sabiana 9066630-X è una guida di installazione, uso e manutenzione di un comando ambiente “elettromeccanico” pensato per ventilconvettori asincroni a tre velocità. Il documento chiarisce subito che il dispositivo svolge due compiti principali: comanda l’accensione e la scelta della velocità del ventilatore e, tramite termostato ambiente, gestisce in modo ON/OFF l’apertura della valvola acqua (in impianti a due tubi) oppure delle due valvole caldo/freddo (in impianti a quattro tubi), con la possibilità di selezionare manualmente il ciclo estate/inverno direttamente dal comando.
Nelle caratteristiche tecniche viene definito il campo di impiego e i limiti elettrici: alimentazione 230 Vac 50 Hz, carico massimo commutabile 2 A a 230 Vac, regolazione termostatica da 15 a 30 °C, temperatura di lavoro 0–50 °C, protezione IP20 e classe di isolamento II; è indicata anche la sezione cavi ammessa, da 0,75 a 1,5 mm², e la norma di riferimento CEI EN 60730. Queste informazioni servono a capire che è un comando da interno, non stagno, e che deve essere cablato su linea monofase rispettando fase e neutro, come richiamato nelle note generali.
Il manuale dedica poi alcune pagine al corretto posizionamento a parete, perché un termostato ambiente funziona bene solo se “legge” una temperatura rappresentativa del locale. Viene consigliata un’altezza di installazione intorno a 1,5 m da pavimento e su una parete interna, evitando punti troppo vicini a finestre, porte o correnti d’aria fredda e lontano da fonti di calore che falserebbero la misura; viene anche mostrata una distanza minima indicativa rispetto a porte e aperture. La procedura di montaggio è illustrata passo passo: si rimuove la mascherina frontale, si fissa la base su scatola standard (è citata la compatibilità con scatola tipo DIN 503) o direttamente a parete con tasselli, si eseguono i collegamenti elettrici sulla morsettiera, quindi si rimonta il frontale. Sono riportati anche gli ingombri del comando e la profondità, utili per valutare l’incasso.
La parte “uso del comando” spiega come leggere e utilizzare i comandi frontali, che sono volutamente semplici. La manopola grande serve a impostare la temperatura desiderata (SET) nell’intervallo 15–30 °C. Un LED rosso indica lo stato del relè: quando è acceso significa che la richiesta termostatica sta attivando l’utenza comandata (tipicamente la valvola acqua o, a seconda dello schema scelto, il consenso al ventilatore). Il selettore superiore consente la scelta manuale delle tre velocità del ventilatore, bassa, media e alta. Il selettore inferiore gestisce la modalità di funzionamento: OFF, Estate (aria fredda) e Inverno (aria calda); il manuale chiarisce che la selezione stagione avviene da questo commutatore, quindi non è automatica. In pratica, quando l’impianto è in estate si abilita il ciclo di raffrescamento e il comando opera sul ramo freddo, mentre in inverno opera sul ramo caldo.
Una sezione importante è dedicata agli schemi elettrici, perché il 9066630-X può essere usato in più configurazioni impiantistiche. Il manuale introduce tre logiche principali: impianto senza valvole con termostatazione sul motore ventilatore, impianto a due tubi con una valvola (termatazione sulla valvola) e impianto a quattro tubi con due valvole (termostatazione sulle valvole). In sostanza, a seconda dell’impianto, il contatto termostatico del comando può interrompere o abilitare direttamente il ventilatore oppure comandare la/e valvola/e acqua, mentre la velocità del ventilatore resta sempre selezionabile manualmente sulle tre velocità del motore. Le tavole di cablaggio sono organizzate per tipologia di ventilconvettore e riportano i riferimenti dei disegni (ad esempio “Ventil”, “Cassette”, “High Wall fan coil”) e le varianti con accessori come pompa condensa o resistenza elettrica; la legenda spiega anche la codifica colori tipica dei conduttori del motore (rossa/minima, arancio/media, nero/massima) e le sigle dei componenti, come valvole E/E1/E2 e i termostati di sicurezza quando presenti.
Il manuale tratta inoltre un accessorio opzionale rilevante per il comfort in riscaldamento: la sonda di minima TMM (codice 9053048). Questa sonda va posizionata a contatto con il tubo di alimentazione acqua e lavora solo in inverno: arresta il ventilatore quando l’acqua è sotto 30 °C e lo fa ripartire quando raggiunge 38 °C, evitando che il fan-coil soffi aria fredda durante le fasi iniziali. Il documento avverte però che la TMM non è installabile sui ventilconvettori con resistenza elettrica, perché la logica e le sicurezze cambiano in presenza del riscaldo elettrico.
Nel complesso, il manuale ti porta quindi a tre risultati pratici: capire che il 9066630-X è un comando ambiente per fan-coil a tre velocità con scelta estate/inverno manuale, installarlo nel punto corretto del locale e cablarlo secondo lo schema coerente con il tuo impianto (senza valvole, due tubi o quattro tubi), includendo se necessario la sonda di minima TMM per migliorare il comfort in riscaldamento e rispettando i limiti elettrici del dispositivo.

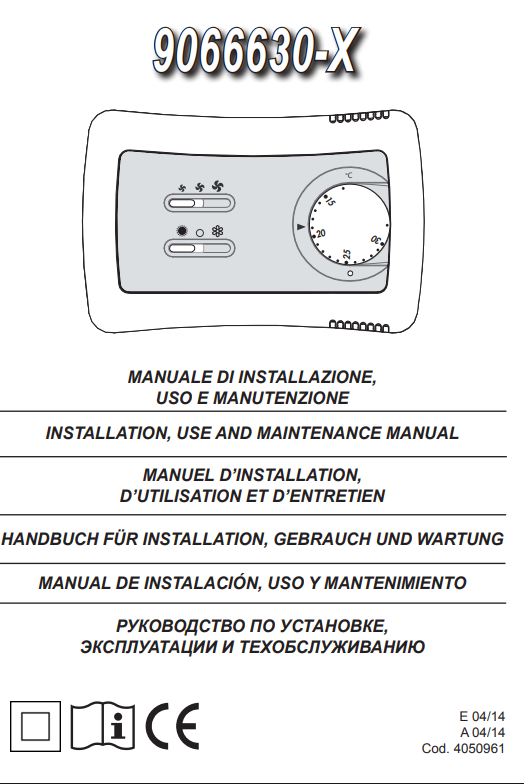

Manuale Termostato Sabiana 9066630-X PDF
Manuale di Istruzioni Termostato Sabiana 9066630-X PDF
Se hai bisogno di consultare le istruzioni dettagliate per l’installazione, l’uso e la manutenzione del tuo termostato Sabiana 9066630-X, qui puoi trovare il manuale ufficiale in formato PDF. Il documento fornisce tutte le informazioni necessarie per un corretto funzionamento dell’apparecchio, incluse le specifiche tecniche, le indicazioni sui comandi e le procedure di programmazione. Scaricando il manuale potrai avere sempre a portata di mano una guida pratica e completa per risolvere eventuali dubbi o problemi.
